Paso 2: Obtener sus piezas
Soldadura de hierro
De la soldadura
Computadora con puerto LPT.

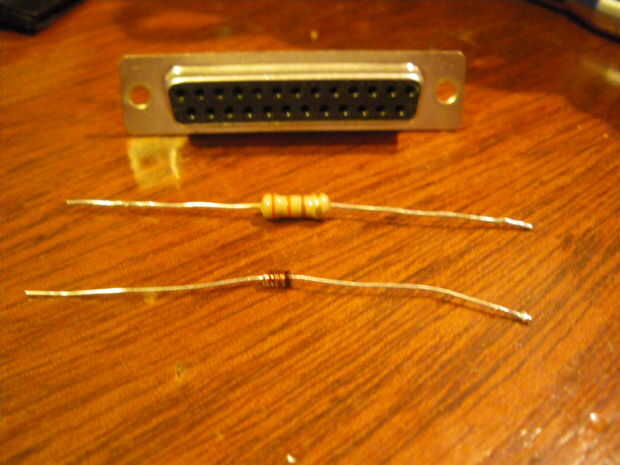

Piezas
1 x 25 sub-d conector (hombre o mujer dependiendo de que tipo de cable tiene)
Digikey # 225FE-ND
1 x 25 pin d-sub (el cable lpt) realmente puede omitir el cable si compra un conector macho y los cables lo suficientemente largos que se extiende desde tu xbox a la computadora
Digikey # AE9863-ND
resistencias de ohm 3 x 330 (sólo para placas base de xenón)
Digikey # P330BBCT-ND
1 x 1n4148 diodo de conmutación (si tienes Zephyr, Falcon, Opus o jaspe x 3 de estos)

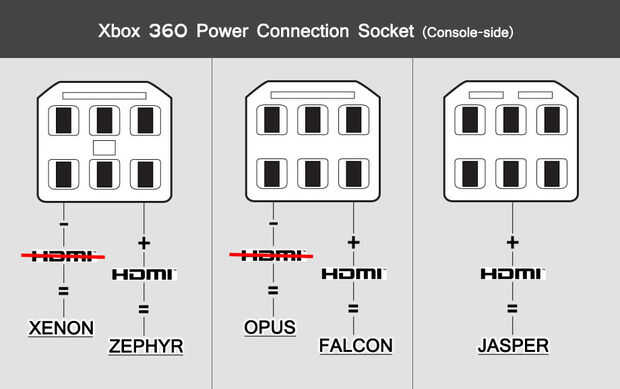

Consulte la siguiente imagen para saber qué tipo de 360 tienes.
Ha habido una nueva actualización para el cableado estándar que se debe utilizar para las conexiones del JTAG en Xenon que requiere sólo 2 x 1n4148 diodos. Nunca he usado este método antes, así que realmente no puedo evitar tanto si tienes problemas. Pero yo sugeriría ir con él en su lugar ya que se supone que es eléctricamente superior y utiliza menos piezas por lo que supongo que menos espacio para el fracaso.
