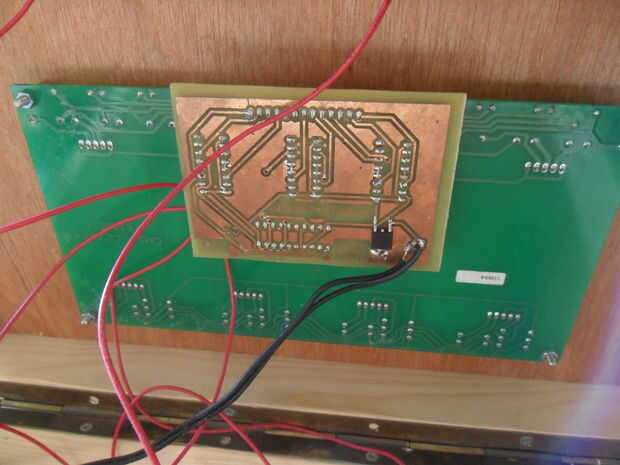

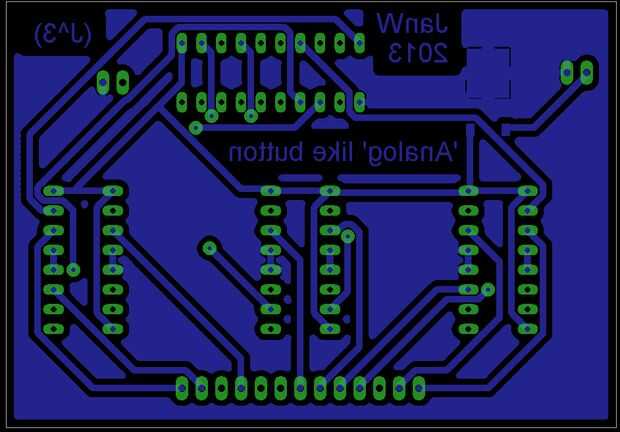

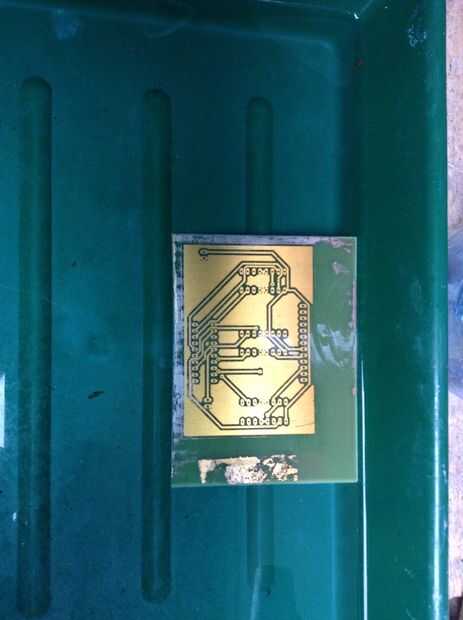

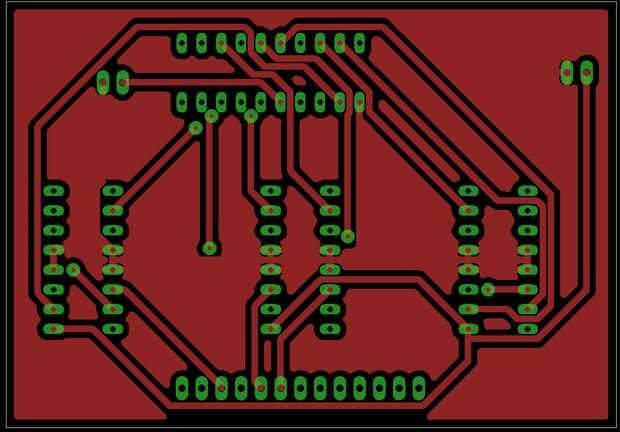

Paso 4: Reunir toda la electrónica.
PortB el attiny se utiliza para conducir los segmentos y punto decimal. PortD.3 a PortD.6 se utiliza para cambiar entre los diferentes dígitos. Todos se enganchan para arriba a la entrada del L293D y las salidas respectivas se enganchan para arriba con el conector correspondiente de la pantalla. Todos los pines del L293D habilitar y vcc1 son simplemente conectados a 5V, los pernos vcc2 a 9V y los pines GND a GND.
PortD.3 (INT0) de lo attiny se engancha a un lado del botón y la otra mitad del botón está conectado a Vcc GND. está conectada a 5V y GND a GND.
Un 7805 se utiliza para proporcionar los 5V para el microcontrolador.
