Paso 4:

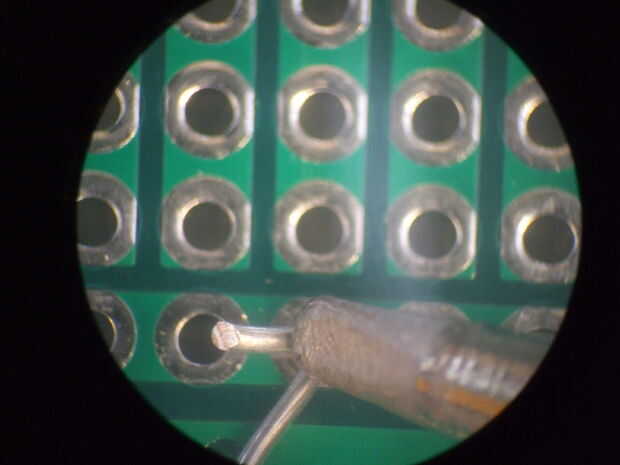

Coloque una punta de soldador para el empalme de la soldadura y mantenga pulsado durante unos segundos. Asegúrese de que Punta toca a la vez la almohadilla de cobre en placa de circuito y el cable componente. Calentar solo una parte pero no la otra tendrá como resultado mal creado juntas. Acoplamiento térmico es el área de contacto entre la punta y la superficie de soldadura conjunta. El contacto entre la punta y la superficie es generalmente muy pequeña línea recta a lo largo de la punta. Acoplamiento térmico puede aumentarse significativamente mediante la adición de una pequeña cantidad de soldadura a la línea de contacto entre punta y superficie. Soldadura fundida forma un puente de calor entre la punta y la soldadura común. Este puente de soldadura proporciona a la mejor y más rápida transferencia de calor en el empalme de la soldadura.
Continuar el calentamiento y luego aplicar alguna soldadura en el empalme de la soldadura, no a la punta del soldador. Soldadura debe derretirse y fluir suavemente sobre la superficie de cobre de almohadilla llenando un vacío entre el cable componente y cojín de cobre. Dos problemas más comunes con soldadura están añadiendo soldadura demasiado o no suficiente.
Toda la operación de soldadura debe completarse en menos de 2 segundos. El momento de la operación de soldadura depende de la temperatura de la plancha y el tamaño de la articulación. Si seguimos aplicando calor de más de 2 segundos, esto puede romper las pastillas o conductores en el circuito impreso o dañar los componentes sensibles a la temperatura.
Retirar el soldador manteniendo el umbral común - no mueva el circuito durante unos segundos permitir que la articulación se enfríe y para solidificar la soldadura.
Limpiar residuos de flux con alcohol etanol o algún otro solvente.
