Paso 4: Adelante a la MK. V Starscraper

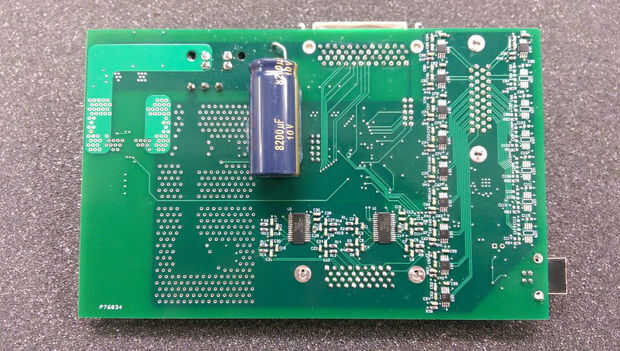

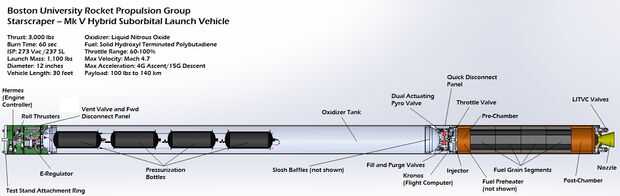

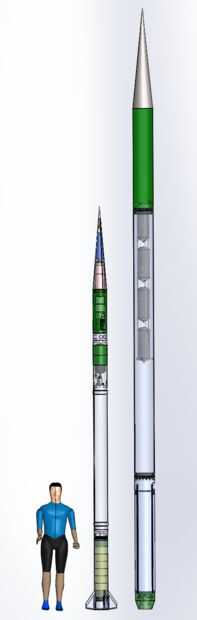

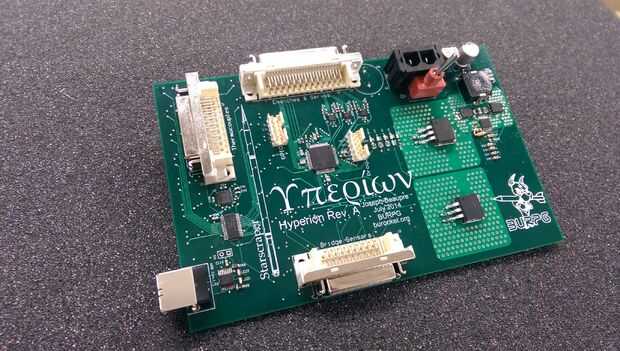

Con el MK. IV proporcionando lo que necesitábamos para verificar nuestros modelos, nos sentimos seguros ir en el diseño del motor MK. V y el cohete Starscraper que lo acompaña. Esto comenzó durante el verano, cuando se maneja mucho el trabajo de diseño. Además, la electrónica tiene una revisión completa. Rediseñé la Junta FCU en Hyperion, que también incluye la funcionalidad de una segunda junta, Jumpstarter, permitiendo fósforos eléctricos ser disparada desde el tablero. Esto, junto con mis prácticas este verano, tomó mucho de mi tiempo. Estoy muy orgulloso del resultado. La junta puede manejar:
-8 servos con retroalimentación
-4 celdas para medir el peso de carga o fuerza
-6 presión transductores para medir la presión
-16 termopares para medir la temperatura
eléctrico -6 fósforos (para varias cosas como desconectar las líneas de gas con pernos explosivos)
Y puede ampliarse a través de los pines GPIO para otros usos. Donde la Junta de la FCU que diseñé era más un rediseño de un circuito existente, Hyperion empezar y rediseñar el circuito, para permitir una mayor precisión, confiabilidad y extendido uso.
Starscraper (MK V) va a manejarse en el futuro instructables, así que buscando. Partir de aquí, habrá actualizaciones semanales sobre cómo va el trabajo de MK. V, incluyendo fotos y videos. Esto comenzará la próxima semana el lunes, así que prepárate!
