Paso 3: La lógica binaria interruptor y prueba de la soldadura

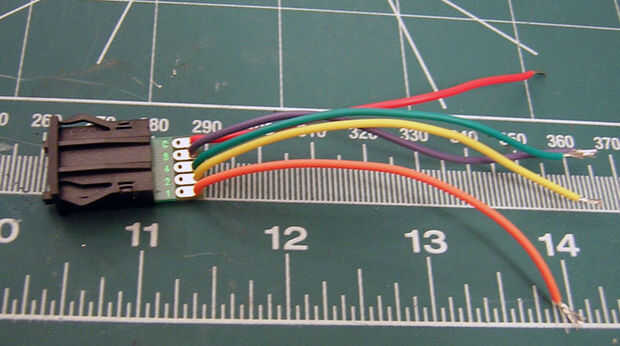

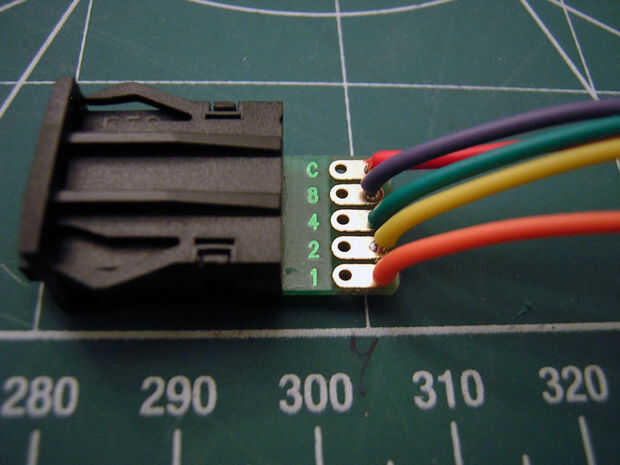

Tome el cable de conexión, de aproximadamente medio centímetro en los dos extremos de la tira. No importa qué colores usas o si usas diferentes colores, siempre y cuando se no confunde los cables. Usted usted mismo a patear en el trasero tratando de depurar un error en la lógica binaria cuando usted encuentra que usted tenía "2" en el teclado en el lugar de la tecla "4".
Ahora es un buen momento para verificar o convencerse de que su lógica binaria es correcta. Para ello, tomé cuatro LEDs y cuatro resistencias de 220 ohmios y ponerlos en un protoboard. Puede utilizar 180 ohmios o incluso 1 resistencias k dependiendo su color del LED y los requisitos de tensión que funcionarán para usted. Por su potencia, puede utilizar una fuente regulada de 5V (que es ese colgante pequeño circuito en mi protoboard en una de las fotos) o puede alimentar el tablero de tu Arduino, BBB, etc.. La elección es suya.
- Conecte el cable C a 5V (tome nota de esto como que vas a hacer lo contrario cuando se conecta a tu microcontrolador).
- Conectar los cables 1, 2, 4, 8 a sus propias resistencias, seguidos por el lado positivo del LED. Es la pata larga, si no está seguro. luego conecte el otro extremo del LED a tierra.

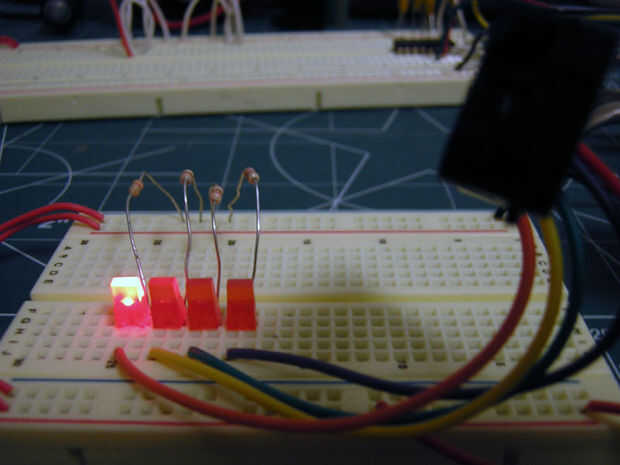

El circuito debería verse algo así como los tiene debajo. Si no estás muy seguro, hay un esquema incluido en las imágenes para mostrar el circuito de prueba de LED. También tenga en cuenta que estoy mostrando el binario de izquierda a derecha en las fotos. No importa que conectes los cables en su circuito de prueba de izquierda a derecha o derecha a izquierda como los cables van a los LEDs de la derecha y puede compararlos contra su tabla de verdad para confirmar su lógica.
Una vez cómodamente están convencidos que el universo funciona exactamente como se debe puede conectar el microcontrolador.
