Paso 4: Conectar el microcontrolador y el código de carga
![]()
![]()
![]()

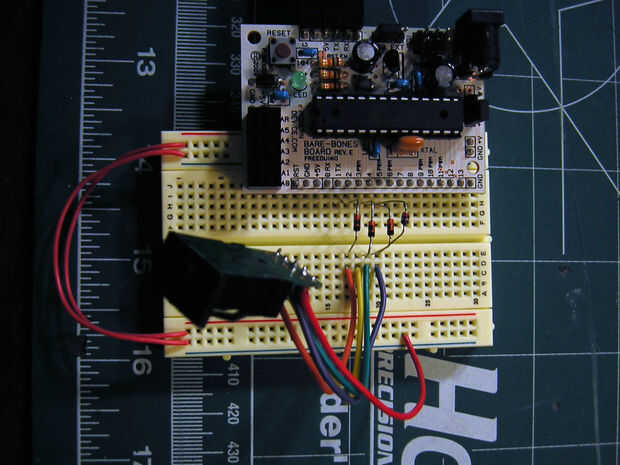

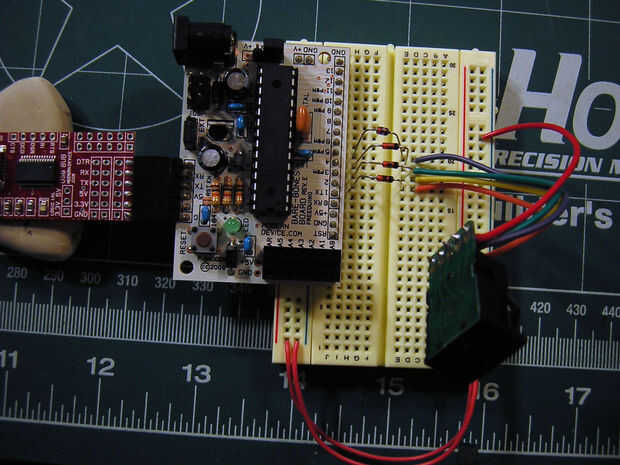

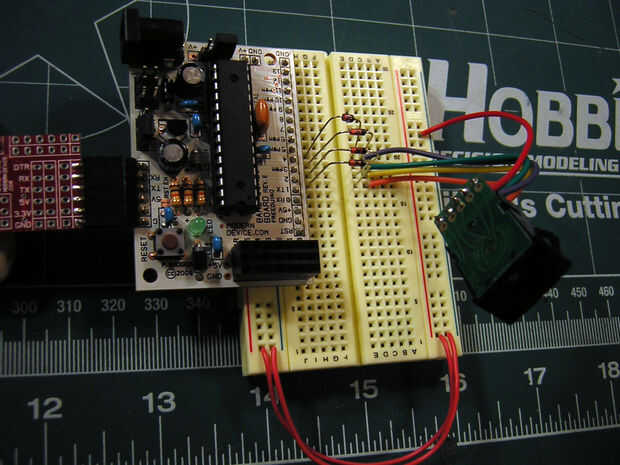

Recoger cuatro puertos en el MCU que son libres y configuración como entradas. Elegí PD [2..5] en mi setup, pero no importa que usted elija, sólo tener cuidado de usar PD [0..1] Si usted está planeando utilizar comunicación arte U (S) como los pines están reservados generalmente para que. Estoy bastante seguro de Arduino y otros clones mapa los pines 0 y 1 a su puerto USB FTDI, así. Como medida opcional, puede elegir instalar diodos (en las siguientes imágenes la raya está a la derecha). Algunas placas tienen protección pero si juegas alrededor de desnudo chips AVR en juntas probablemente no es un mal hábito. Haces estas cosas después de que hayas olido bastante quema los transistores.
Una vez que has hecho las conexiones a sus pines de entrada es sólo una cuestión simple de leer sus pernos y procesar los datos. Se podían leer los alfileres y luz LED, interrupciones de la configuración para manejar la comunicación serial, o si usted juntos varios de los interruptores de cadena, se pueden utilizar como una cerradura electrónica, los pins para ver si la combinación correcta se introdujo antes que concede acceso de prueba para el microcontrolador o lo que sea pasa a ser guardar.
