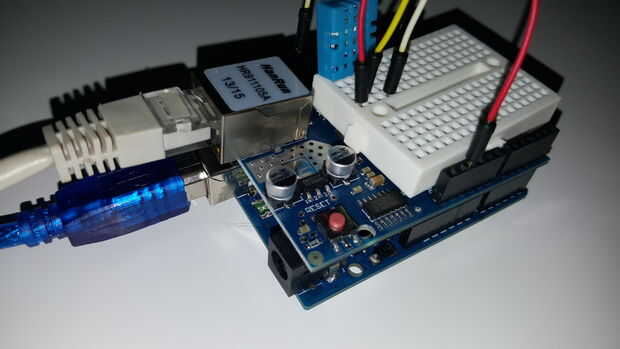

Paso 2: Preparar el hardware
1. Ponga el cable de usb tipo b a tablero de Arduino UNO,
2. entrada de shield ethernet en placa Arduino UNO.
3. entrada de una forma de escudo de ethernet de cable ethernet

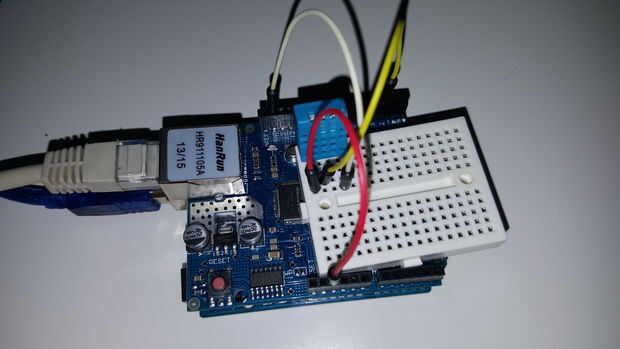

4. entrada DHT11 sensor al tablero de pan pequeño
5. colocar cables pequeños en tablero de pan pequeña donde se unen los pines de DHT11. (Consulte el cuadro)
DHT11 pin 1 = 5V Arduino
DHT11 pin 2 = Pin 2 (pwm) Arduino
DHT11 pin 4 = GND de Arduino
Nota: El pin de DHT11 3 es no necesitada. Las penas de lado de DHT11 está de vuelta, girar, el perno de la izquierda es el número uno = pin 1.
6. que otros lados de diminutos cables 5V, GND, PWM pin 2 del lado de Arduino, use pernos de shield ethernet como iguales con la placa Arduino UNO.
7. Inserte otros clavija de cable ethernet para un el módem puerto LAN.
8. Coloque un cable del tipo usb a su ordenador.

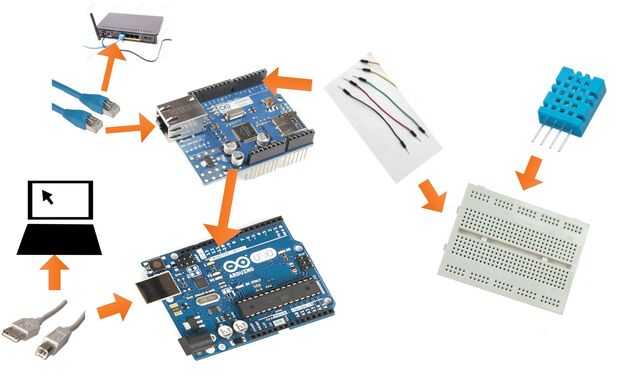

Nota: Consulte el diagrama esquematico para seguir las conexiones. (Consulte el cuadro)
