¿Cómo leer muchos interruptores con un MCU Pin (2 / 4 paso)

Paso 2: El divisor de tensión

Esencialmente, lo que vamos a hacer esto es mediante el uso de una técnica y un circuito llamado un divisor del voltaje.  Divisores de tensión, como puede haber adivinado, dividir el V,, de,, tensión por algún valor que determine.  Se puede dividir la tensión con varios componentes, incluyendo los capacitores e inductores, pero aquí voy a hacer con el bien ' ol resistencia.

La Idea de

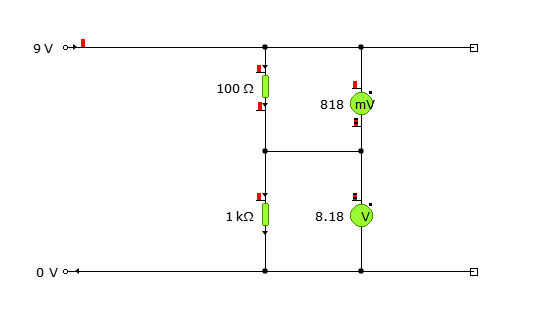

Lo que estamos haciendo es poner dos componentes en serie que hará, cada uno individualmente, una caída de voltaje en el componente.  Mira la primera foto si no estoy haciendo sentido.  Hay una diferencia de potencial de 9 v de riel.  Entre 9V y 0V hay dos resistencias en serie.  Cada uno de ellos experimentará una caída de voltaje a través de sí mismo, dependiendo de la resistencia, como usted probablemente recuerda de V = ir  Si usted toma una medida de voltaje entre las dos resistencias, obtendrá un valor entre 9V y 0V, dependiendo de cuánto voltaje ha bajado en la primera resistencia y cuánto se deja caer sobre el resistor de 2 º, antes de 0V.

Hay una fórmula sencilla para calcular la caída de tensión en una resistencia en esta situación y se parece a esto.  Deje que la tensión sobre la resistencia 1 (R1) ser V1 y V2 el voltaje sobre el resistor dos (R2).

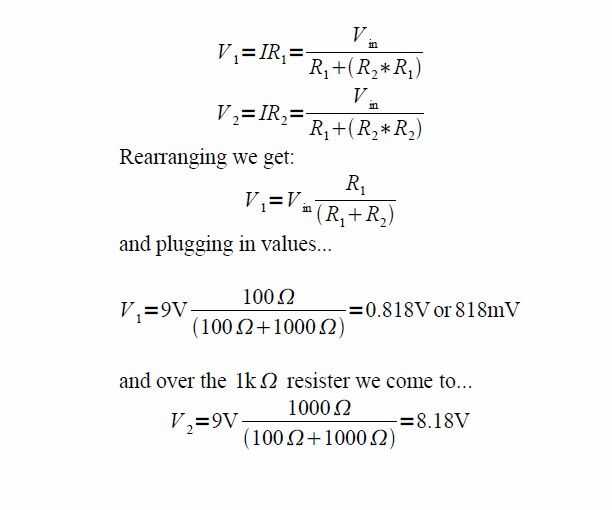

Ya que no puedo usar formato ya, ver cuadro 2 a continuación para la fórmula...

Así, en el divisor resistivo, la tensión Vout puede determinarse por nuestra fórmula para V2 (ya que te está haciendo referencia a GND a 0V).

¿Qué tiene esto que ver con tener un montón de interruptores detecten desde uno de los pines?  Bien, dar vuelta la página y te voy a mostrar!
