Como leer un diagrama del circuito (1 / 3 paso)

Paso 1: símbolos

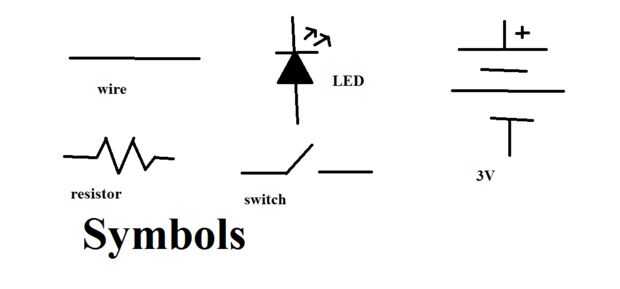

La foto de arriba muestra algunos símbolos. Una línea es un alambre. Un zigzag es una resistencia. Un rectángulo con dos líneas sin tocar también es una resistencia.

Dos líneas con cada uno una línea de salida y no tocar es un condensador. En un condensador, si hay un + signo, entonces el condensador es polarizado. el lado con el + es positivo.
