Cómo los contaminantes olor (3 / 5 paso)

Paso 3: Crear tu circuito

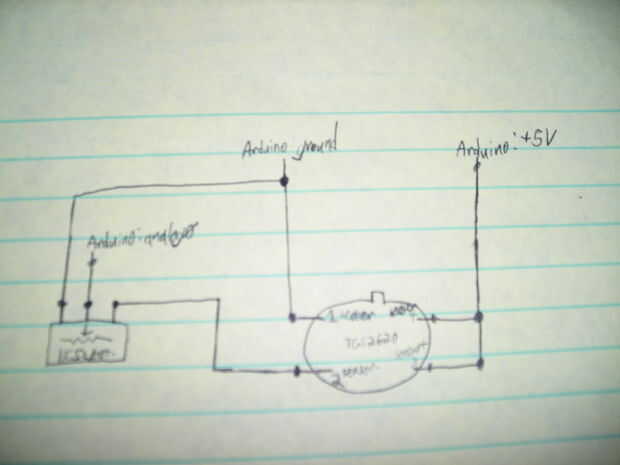

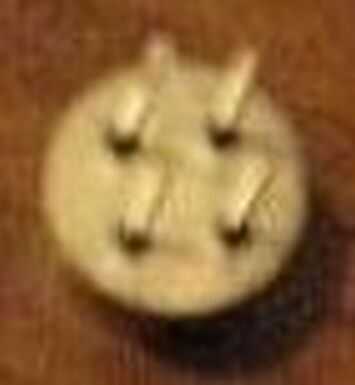

El cuadro atado es una imagen del circuito desde arriba (lo que significa que los cables del sensor estén orientadas hacia el suelo; hay una pequeña lengüeta metálica que sobresalen del sensor para hacerle entender que pin es que. También, consulte la guía de figaro para el sensor específico que elija. Adjunta es la hoja de datos, con algunos circuitos de ejemplo, para el 2620.

2620, la hoja de datos especifica al menos necesaria resistencia de 450 ohmios. Afinado mi potenciómetro a ~ a la derecha alrededor de 450 ohmios.

En inglés llano, aquí son las conexiones que usted querrá hacer:
-pin sensor 1 con un conector externo de potenciómetro y tierra (masa de arduino)
-sensor 2 a pin otros exterior pin potenciómetro
-sensor 3 a pin arduino + 5 v y sensor pin 4
-media patilla del potenciómetro de entrada arduino analógica 0

Se puede soldar a esto (Leer nota de Fígaro sobre que tipo de soldadura y temperatura de exposición de los sensores), pero un protoboard es suficiente para mis propósitos.
