Cómo manejar un LCD de caracteres muestra mediante los DIP (2 / 8 paso)

Paso 2: HD44780 pinout

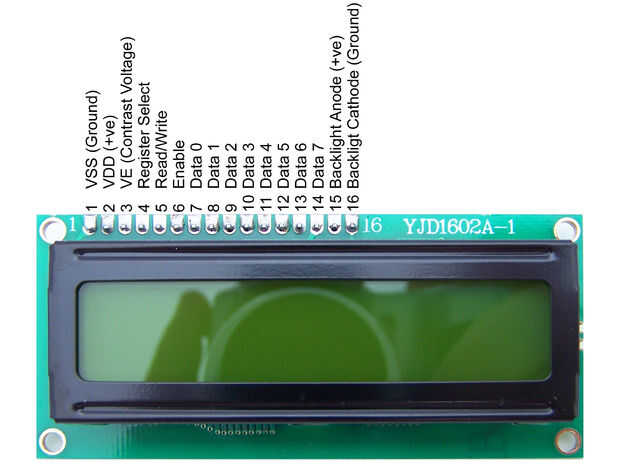

La foto de abajo muestra el pinout de una pantalla de LCD compatible HD44780. Se trata de

  1. VSS - tierra
  2. VCC - (+ 5V)
  3. VE - ajuste de contraste
  4. RS - seleccionar registro
  5. RW - lectura y escritura
  6. EN - reloj (habilitar)
  7. D0 - Bit 0 de datos
  8. D1 - bits de datos 1
  9. D2 - Bit de datos 2
  10. D3 - Bit de datos 3
  11. D4 - Bit 4 de datos
  12. D5 - Bit 5 de datos
  13. D6 - Bit de datos 6
  14. D7 - Bit de datos 7
  15. BLA - contraluz ánodo (+)
  16. BLK - luz de fondo del cátodo (-)

Los últimos 2 pernos (15 y 16) son opcionales y se utilizan solamente si la pantalla tiene una luz de fondo.

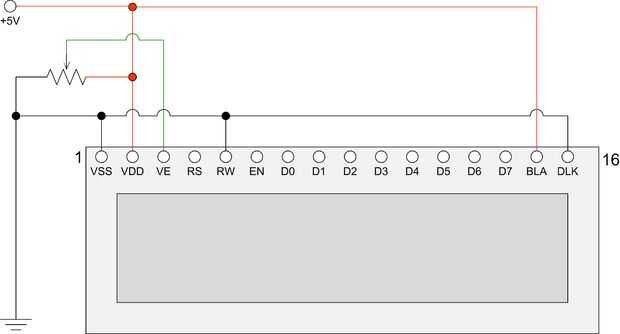

El esquema muestra el módulo del LCD con la básica "plomería" cableada. Usted notará eso perno 5 (RW) está ligada a la tierra. Este pin es uso para controlar si se leer o escribir en la pantalla. Puesto que la lectura de la pantalla es poco común, mayoría de la gente sólo ate este pin a tierra.

El potenciómetro conectado a pin 3 controles LCD contraste.
