Cómo mano-soldadura un IC de PowerPad (1 / 6 paso)

Paso 1: Retire el chip viejo

En mi caso, el chip antiguo fue destruido, por lo que no importa lo que le sucedió. Si quieres salvar el chip antiguo, y no tienes una herramienta de retrabajo de aire caliente, deberás averiguar algo inteligente y publicar su propio Instructable. Está más allá de mi skillz.

Para quitar el chip roto, primero corté todos los bolos de él. Así que no tengo que desoldar la almohadilla y los pernos al mismo tiempo; Sólo pude centrarme en la almohadilla. Usé un cuchillo del exacto y apreté con cuidado contra los pasadores, uno a la vez, tan cerca del chip como sea posible, hasta que fueron todos interrumpidos. Terminé de cortar en el PCB un poco, como se puede ver en otras imágenes, pero, no daña el diseño.

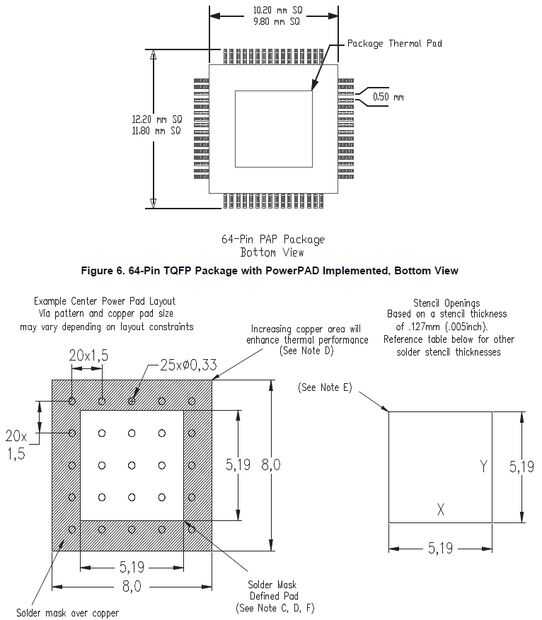

Ya que el PowerPad estilo chips utilizan PCB como su disipador de calor, que se supone que para crear un montón de vias en la IC. Esta es la clave para sacarlo. Si no tienes estas vias, no sé qué decirte. Consigue un aire caliente herramienta la reanudación, o tratar de mecha de soldadura bajo el chip de los lados, supongo.

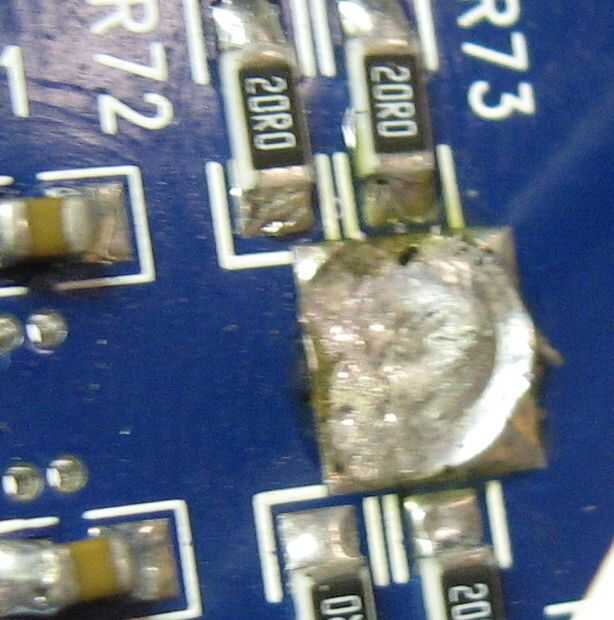

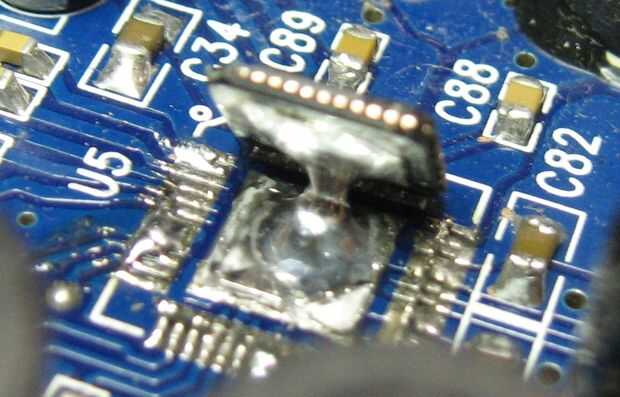

Entonces Giré mi soldador hasta una temperatura más alta de lo normal y había sostenido a la almohadilla/vias en el otro lado de la Junta hasta que el estaño fundido a través de todo el camino. El chip vino suelto y separado de la PCB, y luego pude conseguir debajo de él para liberar el resto del camino.
