Cómo mano-soldadura un IC de PowerPad (5 / 6 paso)

Paso 5: Soldadura de los pines

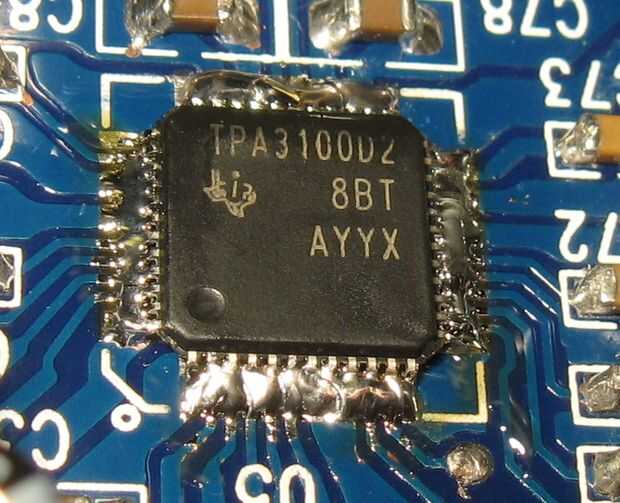

Esta es la manera la soldadura de pernos en cualquier IC de montaje superficial. Glom sólo soldadura en los pernos, que remoja debajo de ellos y luego retirar el exceso con mecha de soldadura.

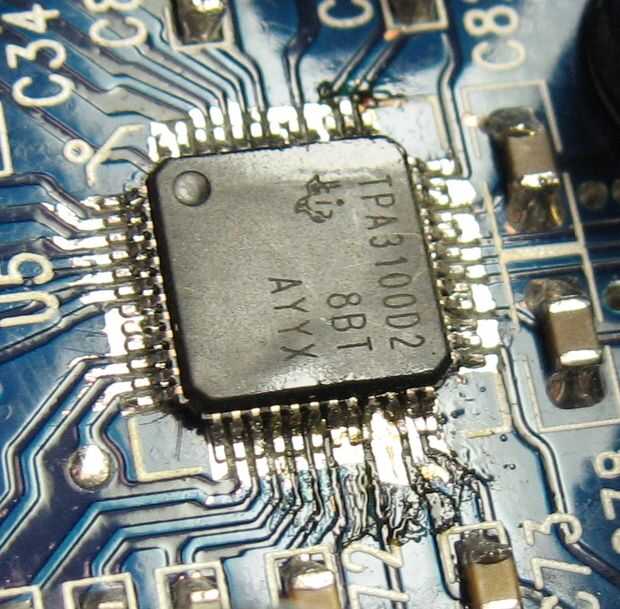

En mi caso, dos de los pines tienen ubicados a los mientras que absorbe a la soldadura, y tuve que doblar con cuidado en posición con pinzas. Yo tenía miedo de romperlos y tener que empezar de nuevo. Por suerte, eran redundantes, para poder haber roto uno y sobrevivió.
