Paso 5: Pruebe el cargador de arranque
Un gestor de arranque en el MicroView es la razón de todo este trabajo; es una buena idea para probar el cargador de arranque antes de armar todo nuevamente.

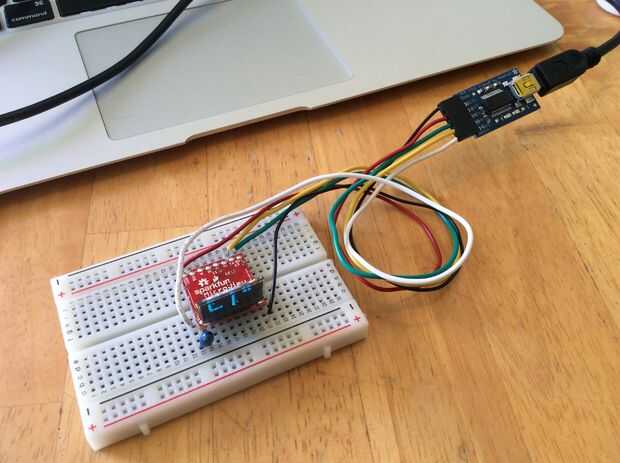

No comprar un dongle USB para programar mi MicroView; No veo el punto en el gasto de $15 para el dongle cuando ya tenga la capacidad de programar el MicroView con el Amigo de FTDI que ya tengo. Aquí es cómo me enganche hasta el amigo FTDI para la MicroView de programación:
Condensador 0.1 μF de 1/Reset <> - Rúbrica pin <> – FTDI amigo RTS
Encabezado pin 8/GND <> – FTDI amigo GND
Encabezado pin 9/Rx <> – amigo de FTDI Tx
Encabezado pin 10/Tx <> – FTDI amigo Rx
Encabezado pin 16/Vin <> – FTDI amigo Vcc
El condensador en la línea de Reset permite la línea RTS del amigo de FTDI para brevemente el pin MicroView Reset baja para iniciar un bosquejo de la carga.
