Cómo me montado en Rack mi procesador para efectos de Guitarra Line 6 Pod (10 / 10 paso)

Paso 10: Final y lista de piezas

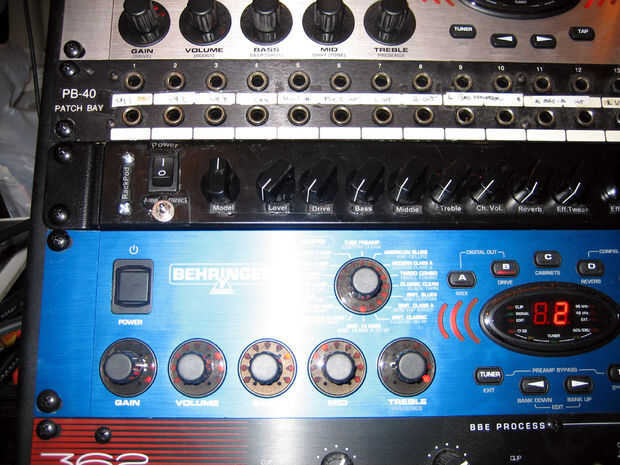

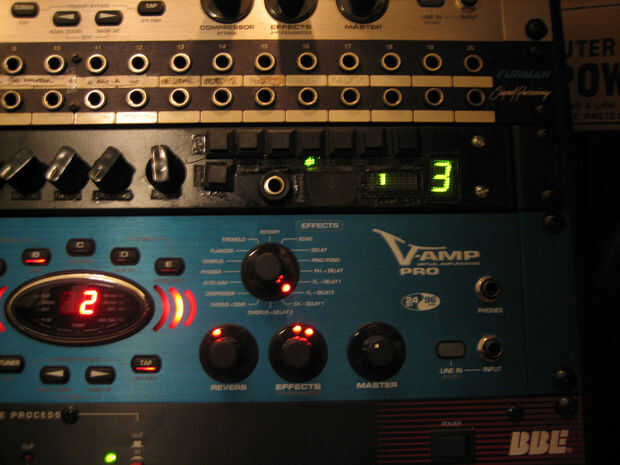

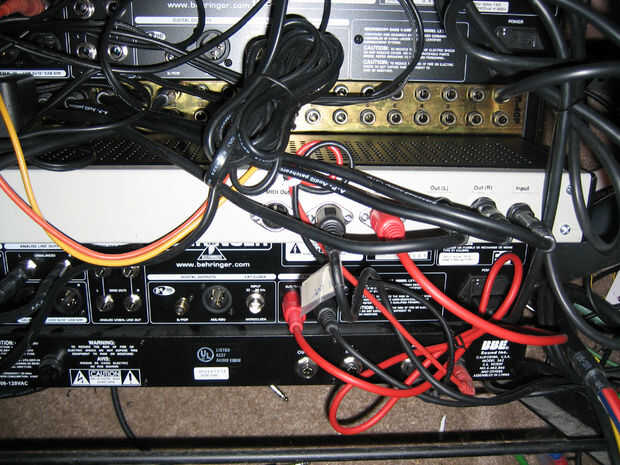

Solo algunas fotos de finales de la unidad en el bastidor - mucho mejor!

Aquí está una lista de piezas usadas para (comprar de Mouser y Jameco)

Mouser:
103-1211-EV - pulsador (x8)
540-SRB22A2FBBNN - interruptor
589-7100-410 - ProtoBoard (10 x 4")
696-SSA-LXB10GW - barras de 10 segmentos LED (verde)
696-SSL-LX2573GD - 5 x 2 mm (verde - x20)
604-SC56-21GWA - 7 segmentos LED (verde x2)
565-7160-1/4" estéreo (3 Cond. x 5)
161-0005-5 pin DIN MIDI Jack (x 3 femenino)
546-RMCV19018BK1 - caja para montaje en rack - 1U x 8" de profundidad

Jameco-
Interruptor de palanca (aire): 75969CB
22 AWG cable de conexión: (100', negro): 36792 o (100' rojo): 36856 - sólido
resistencias de 220 ohmios 1/4 watt (mínimo 100) - 690700
1 x 74HC14 (inversor hex): 45364

Hardware al azar que había alrededor...
Separadores de PCB (4 x para PCB)
soporte de aluminio L de 3/4 "x 3/4" (1/16" de espesor)
Tornillos y tuercas para DIN conectores (x 6)
Tornillos y tuercas para el alumbre. LBracket placas
