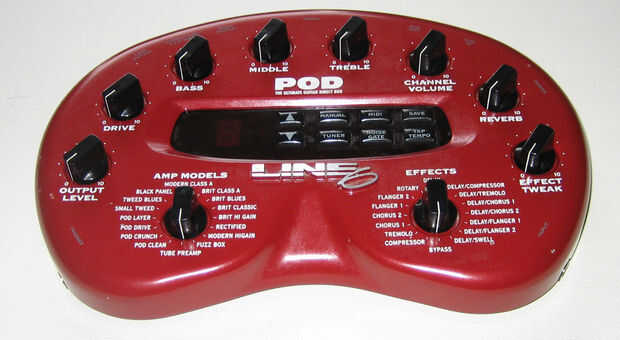

Cómo me montado en Rack mi procesador para efectos de Guitarra Line 6 Pod (1 / 10 paso)

Paso 1: Vamos a ver lo que está dentro...

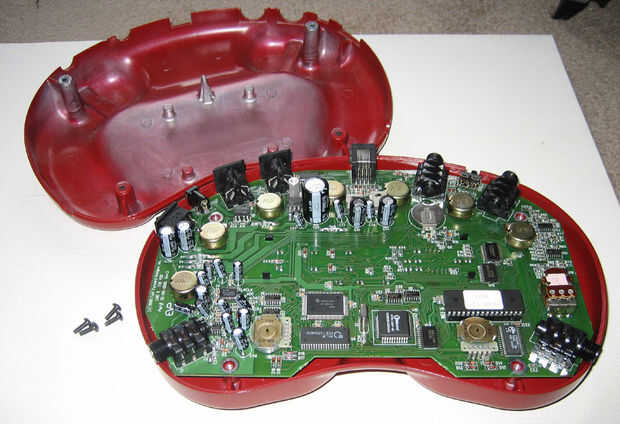

Antes de hacer cualquier cosa dura, quería ver lo estaba tratando con, por lo tanto, tiempo para abrirlo arriba... una vez que despojado hasta el PCB desnudo y tomó una medida rápida, yo estaba feliz de ver que la unidad de crudo de hecho cabría dentro de una ranura de 1U (es decir, menos de 1,75 pulgadas) - con el componente más grande es el capacitor grande.

Más en lo que hay que hacer un montón de componentes tendrían que ser desoldar y cableado hasta el tablero para permitir que éstos sean accesibles desde el marco del estante - estas piezas ser los cuatro conectores de audio (entrada, salida de auriculares y salidas izquierdas / derecha), los codificadores rotativos 2 (para la selección de modelo y efecto amplificador), los 8 potenciómetros (para la entrada de varios) , la entrada de alimentación y los 2 conectores MIDI.

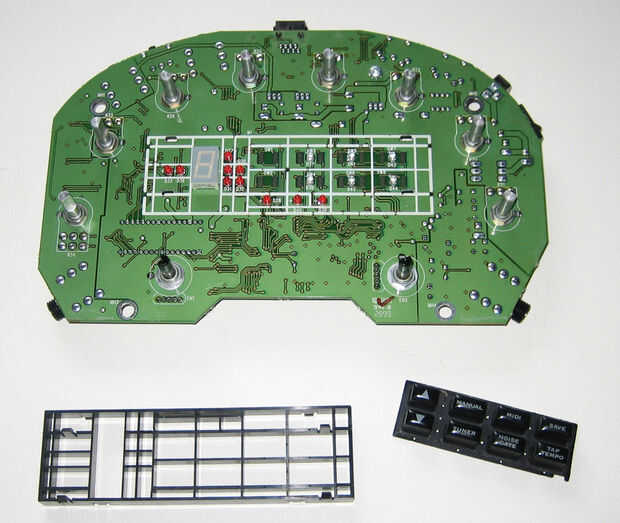

Ya que esto será dentro de la rejilla, tendría que crear un circuito break-out para la pantalla LED y los botones / interruptores... en planificación.
