Paso 2: Planificación de todo...
![]()
![]()
![]()

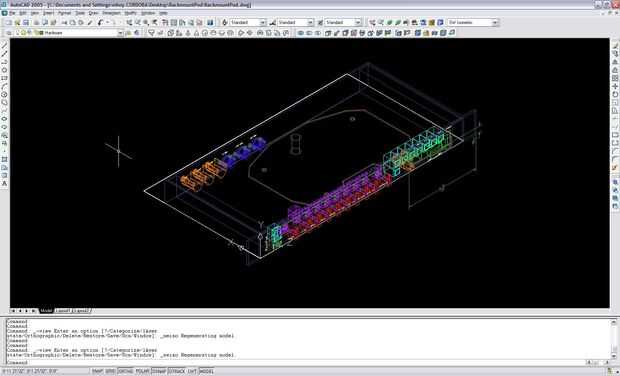

Normas de AutoCAD. Tomando las dimensiones de la PCB de la cápsula, las dimensiones de la caja que quería usar (1U x 8" profundo para montaje en rack caja,
Mouser parte #546-RMCV19018BK1) y las dimensiones ásperas de los diversos modificadores, perillas, botones y conectores, había arrancado AutoCAD y planificado las cosas para ver donde se encajaría mejor las cosas...

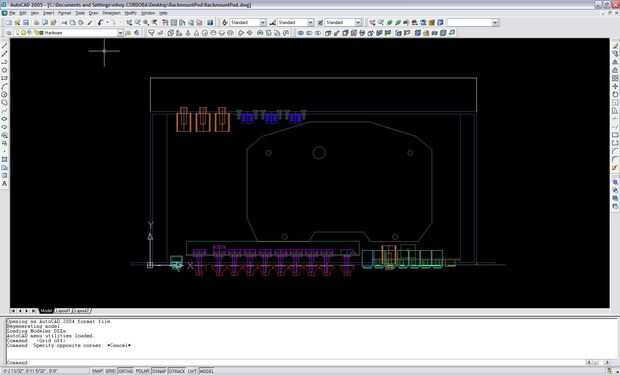

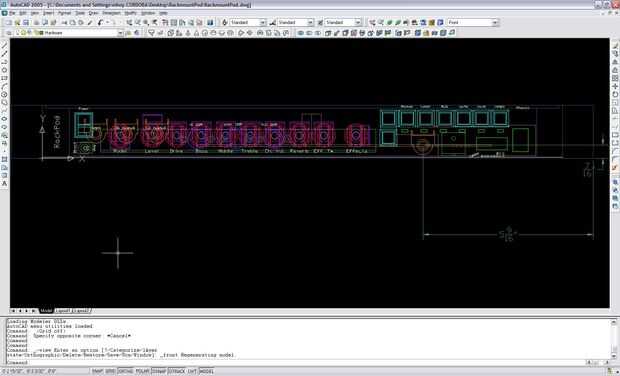

Las imágenes resultantes se unen... podrían ser difíciles de ver debido al detalle de las líneas y los tamaños pequeños de la imagen aquí, pero confianza me, el tiempo y el esfuerzo invertido en esta etapa fue bien vale la pena. Dimensiones y posición del componente final montado en rack de la unidad fueron como estaba previsto.
