Cómo me montado en Rack mi procesador para efectos de Guitarra Line 6 Pod (3 / 10 paso)

Paso 3: Tiempo a conseguir desoldar...

Antes de desoldar nada, quería asegurarse de que sabía lo que pasó donde... así que tomó una instantánea del frente y la parte posterior de la placa cargada y marcada para arriba en Photoshop con la apropiada conexión puntos lo que lo fue donde - lamentablemente, no puedo encontrar estas imágenes subir - pero si usted decide hackear tu propio montaje en rack Pod - recordar hacer esto! Sería tonta tipo de quitar todos los componentes sólo para darse cuenta de que no sabes que era de los extremos positivos y negativos de los LEDs...

De todos modos -, roto hacia fuera el viejo fiel Weller soldador, desoldar bulbo, mecha y succión-thingie y me fui a ciudad... Quité todas las tomas, potenciómetros (que eran todos un dolor en el trasero), los codificadores rotatorios (que eran un dolor aún mayor en el trasero para salir sin romper los hilos), el display de 7 segmentos, los LEDs y la toma de corriente. No quería molestar con el conector RJ-45 que tienen para conectarse a un pedal, principalmente porque sabía que sería controlar mi unidad a través de MIDI y mi estribo Behringer FCB 1010 de todos modos... por qué molestarse...

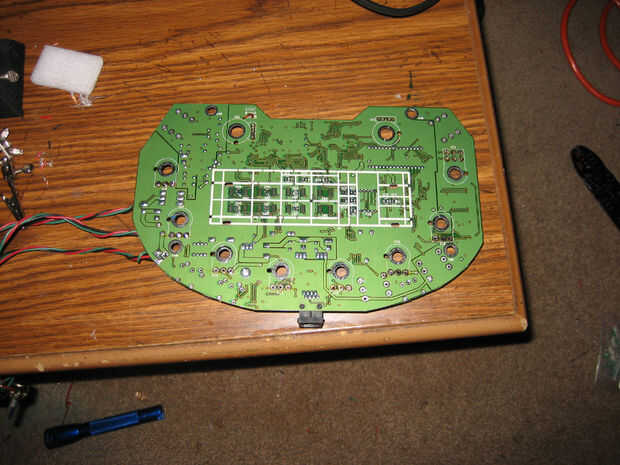

La imagen adjuntada muestra la Junta desoldered (tres de los cables del potenciómetro se han unido también - no dejo de tomar fotos mientras desoldar, lamentablemente)
