Paso 4: Crear un MIDI-thru

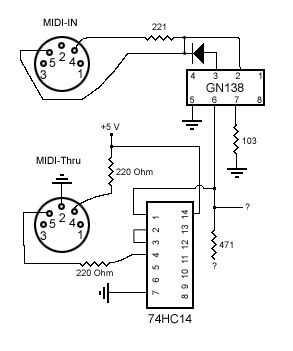

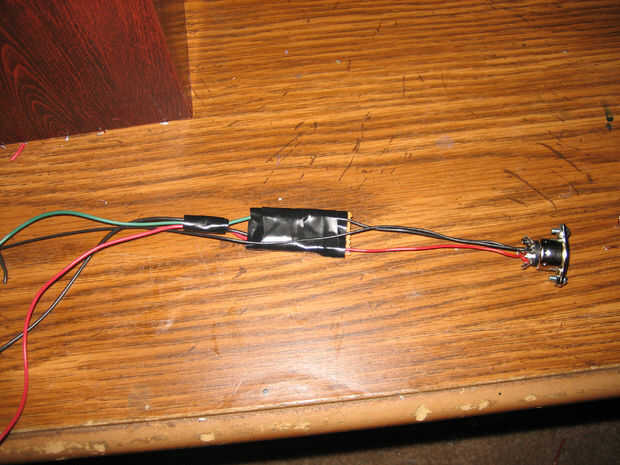

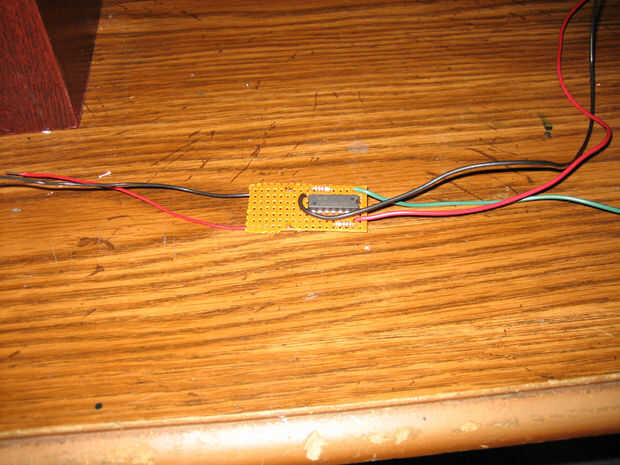

Una de las cosas que nunca me ha gustado sobre la vaina fue el hecho de que aunque tiene un MIDI IN y MIDI OUT, no hay ningún cableado MIDI-thru puerto... Decidí solucionar este problema... En la placa existente, el puerto MIDI IN entra un opto-aislador de GN138 - qué lugar más perfecto para conectar un puerto MIDI thru en entonces la salida del opto-aislador. Una cosa es que implementar correctamente un MIDI-thru allí debe ser un retraso de amortiguación muy ligera - en lugar de mediante un búfer dedicado IC, decidí obtener un inversor barato (el 74HC14 - técnicamente un inversor disparador de Schmitt de la Hex - como 22 centavos) y enviar la señal a través de dos de los inversores (esencialmente negando la inversión) que causa un ligero retraso efecto tampón... entonces utilizando una resistencia de 220 ohm para limitar un poco la corriente de salida del línea. Por cierto, usted debe poder volver a utilizar este circuito en casi cualquier cosa que desee agregar un puerto MIDI thru-como tienes un + conexión de 5V, adecuado de tierra y puede conseguir en una señal buena, aislada desde el MIDI-IN.

(Por cierto - este circuito funciona perfectamente! He no tengo ninguna sincronización errores o retrasos en parches a través de la velocidad este MIDI-thru)
