Paso 7: Los LEDs y display de 7 segmentos

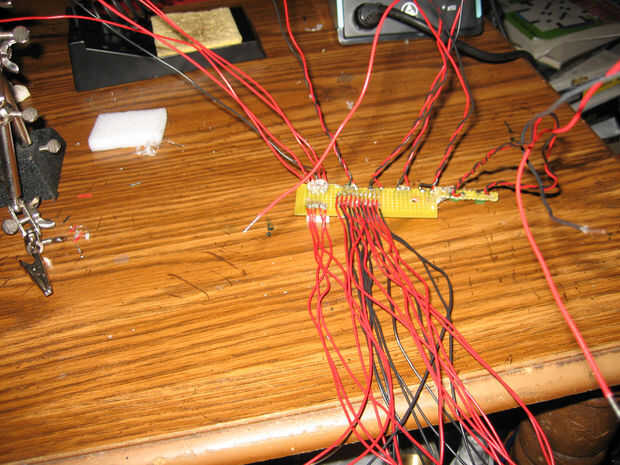

Desde los dibujos de AutoCAD, había cortado de un pedazo de placa para montar todos los componentes y lo primero que hice fue soldar los cables en los nuevos indicadores. Finalmente cada uno de estos cables se soldar en el lugar apropiado en el PCB original donde quité el componente original...

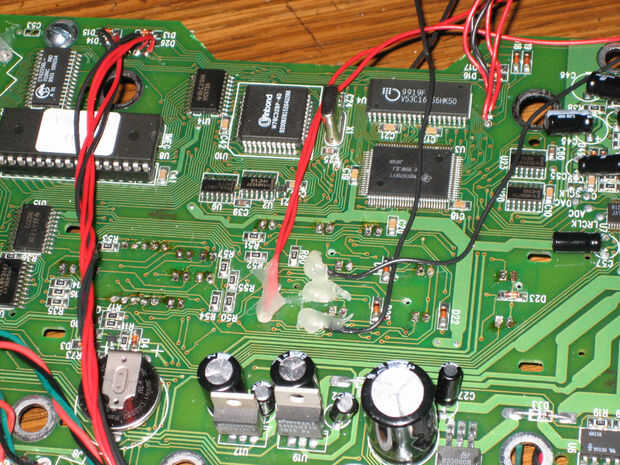

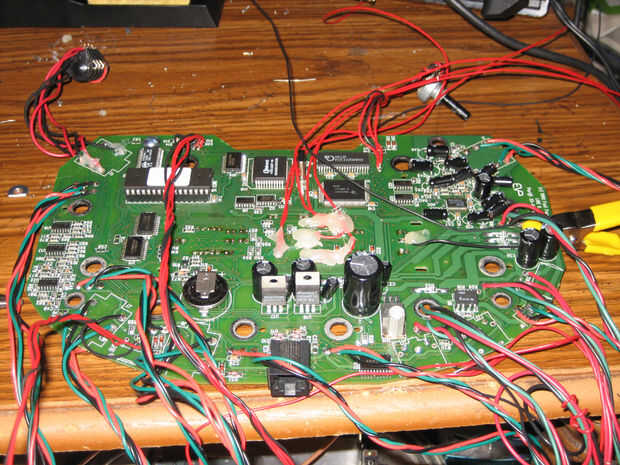

Cuando terminó la parte trasera de la placa indicadora, soldado en (directamente en el PCB) cables para las conexiones de pulsador - después de cada conexión de soldadura, viró hacia abajo el alambre con pegamento caliente para asegurarse de que no cambio... (una nota aunque - al final, mis conexiones para los botones no en alguna parte, por lo que ninguno de los trabajos de botones - que está bien, porque de todos modos todo vía MIDI controlo... pero si quieres los botones a trabajar, tenga cuidado aquí!)

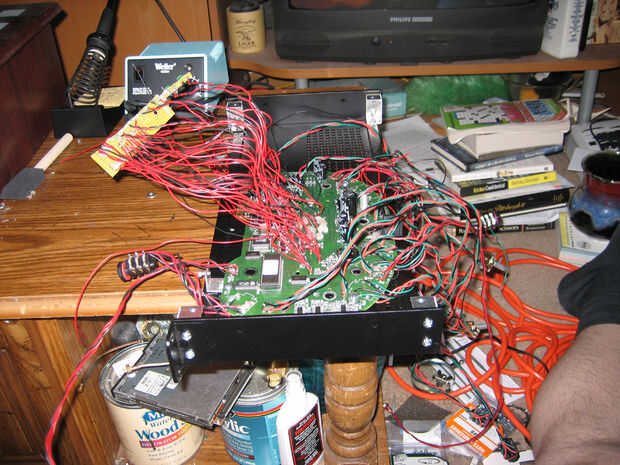

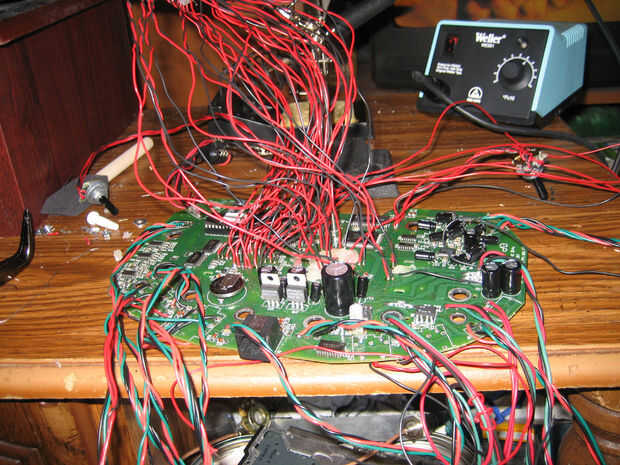

Y luego finalmente, las conexiones de la placa del indicador fue soldado en el PCB... ahora que de empezar a parecerse a un lío de cables... En este punto, montado el PCB en el marco de la parrilla para que sea más fácil trabajar en...
