Un nuevo enfoque más simple consulte aquí
Objetivo: Este Instructable muestra cómo hacer una caja de interfaz que, al empalmar un cable de extensión, permite a los microcontroladores comunes como Arduino a medida AC actual como una señal de voltaje DC proporcional a la corriente de la CA. Mi solicitud es medir el uso de energía de un refrigerador.
El desafío: Medición de corriente con un microcontrolador de la CA tal como haría con un Arduino en primero parecen simples disponibles módulos de sensor actual basado en ACS712 IC - Pero sus no.
Después de todo, el módulo requiere sólo 3 conexiones: + 5 Vcc, tierra y el voltaje analógico hacia fuera. El problema es que medir corriente con los rendimientos de módulo ACS712 alterna una onda senoidal centrado alrededor de 1/2 Vcc; cuanto mayor sea la corriente, mayor será la magnitud de pico a pico sobre la línea central. Por lo tanto, el voltaje promedio siempre será 1/2 Vcc independientemente de la corriente dibuja. Este tipo de señal no es fácilmente procesado por función de A/d del microcontrolador. Afortunadamente, con algunas señales, podemos conseguir una señal VCC que es portortional a la corriente alterna dibujado.
Por favor ver video en YouTube acerca de cómo los trabajos de acondicionamiento de señal. Os recomiendo ver el video de antes de construir este proyecto

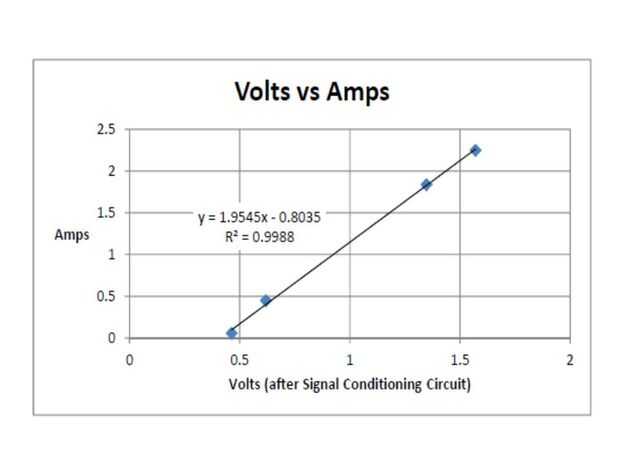

Resultados. El proyecto terminado permite AC corriente a medirse fácilmente como una señal de CC y un microcontrolador.
Props. Acondicionamiento de señales diseño original circuito de Lewis Lofin.
ADVERTENCIA. Este proyecto requiere la construcción de un circuito moderadamente complejo en un espacio reducido. Si eres nuevo en la construcción del circuito, esto probablemente no es un buen proyecto primera.
