Cómo medida actual de AC usando el Sensor de efecto Hall con Arduino u otros microcontroladores comunes (2 / 4 paso)

Paso 2: Construir un cable de extensión con ACS712 módulo en el centro

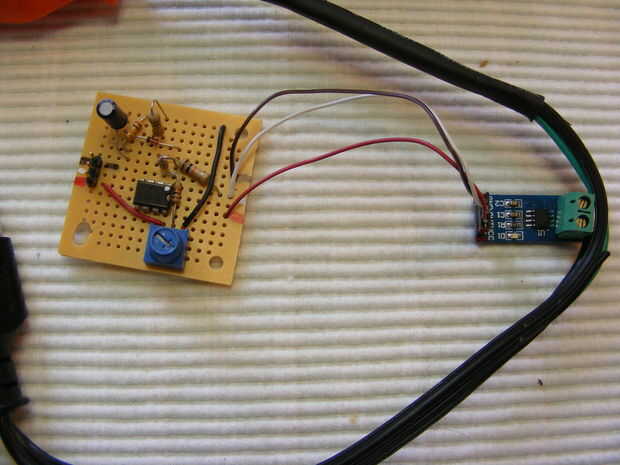

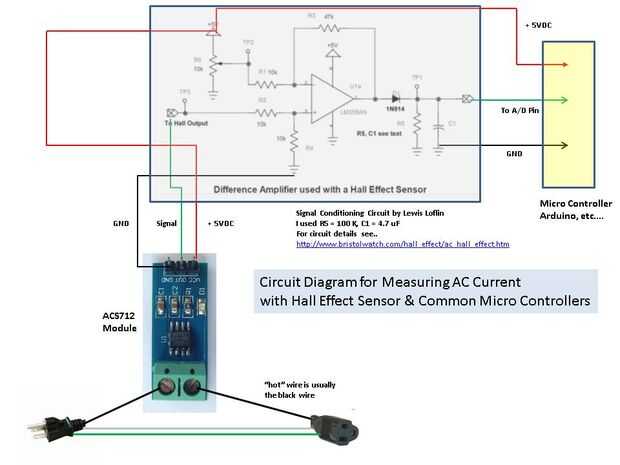

Ver foto y diagrama.

Los terminales del módulo ACS712 deben conectarse "en serie" el hilo caliente del cable de extensión. El hilo caliente se conecta a la pata flaca del enchufe - generalmente es un cable negro. No importa que terminales de tornillo ACS712 módulo conecta con que cable de conexión.

Hice mi cable de unos 18 pulgadas de largo, pero usted puede hacer más si es necesario.
