Paso 3: Construcción, prueba y calibrar los circuitos de acondicionamiento de señal

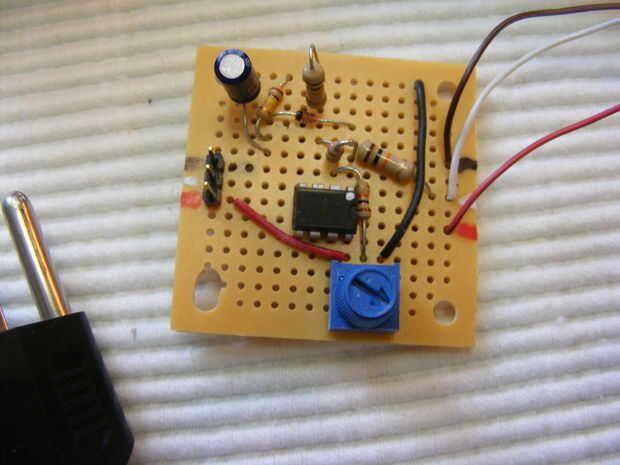

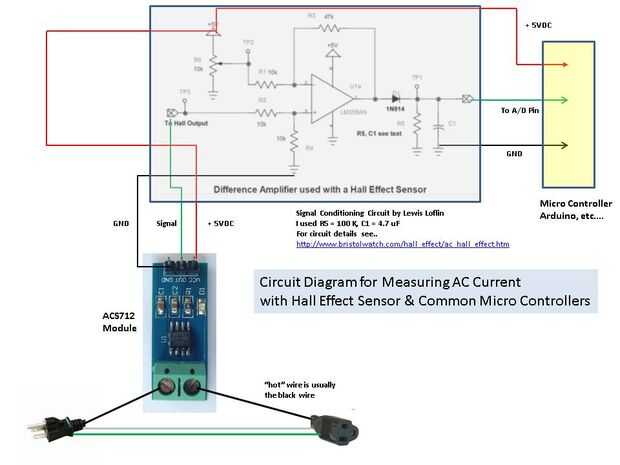

Vea el diagrama de circuito y foto.
Construir.
Soldar los componentes a la perf. tablero como se muestra. Usé el método de cableado punto a punto.
Prueba.
a) haga las siguientes conexiones:
- Circuito acondicionamiento entrada lado tierra, la señal de la señal, y + 5VDC líneas a tierra, pernos hacia fuera y VCC del módulo ACS712
- Circuitos de acondicionamiento de señal de salida lado GND + 5VDC líneas a fuente de alimentación de 5VDC.
- Circuitos de acondicionamiento de señal de salida lado tierra y líneas A/D pin multímetro en rango de VCC.
- Enchufe hembra del cable de extensión para una carga variable de AC - utiliza una bombilla de luz de 3 vías (50W, 200W y 250W)
- Extensión cable plug.to macho matar A vatímetro (juego a rango de corriente de CA) que luego esté enchufado en el tomacorriente de CA.
b) método de prueba:
Aumentar gradualmente la carga AC. La VDC en el multímetro debe aumentar según aumenta la CA, así como las lecturas de Amp medidor Kill A Watt.
Ajuste el pote del ajuste de la placa de circuito de acondicionamiento de señal para que en el sin carga AC el VDC señal es alrededor de cero. No puede llegar hasta cero VDC. Tengo 0.463 VCC sin carga AC.
Calibración.

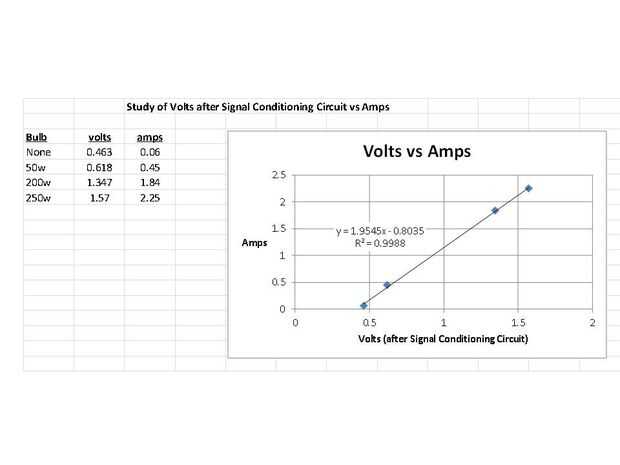

La anterior configuración de prueba, se aplica una variable AC carga y medida AC actual (amperios) y la señal VCC salida. (Ver la tabla de datos que grabé utilizando el foco de 3 vías antes mencionadas) Se trata de los datos de calibración, siendo la v la "X" valor y valor de amperios la "Y".
Conecte estos datos en una hoja de cálculo o una calculadora de bolsillo con función de regresión lineal para determinar la ecuación de la línea de tendencia.
Para mis datos, tengo la siguiente ecuación de calibración usando Excel:
y = 1.9545 X - 0.8035
Para 1,0 VCC, la corriente alterna sería 1,151 A
