Paso 4: Instalación en caja de plástico y uso de los
Instalar.

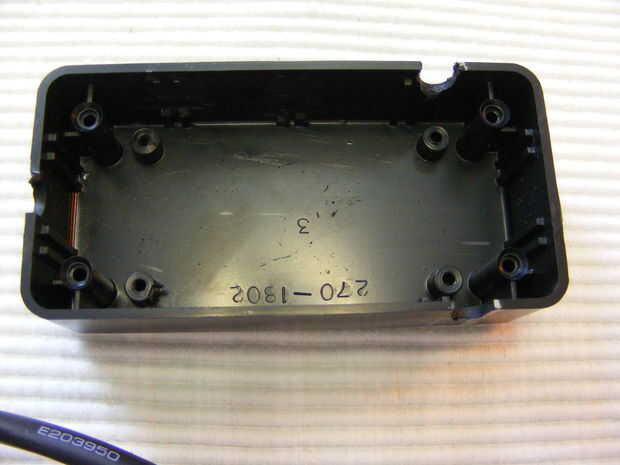

Corta las costillas verticales como se muestra para que la placa de circuito caben dentro.

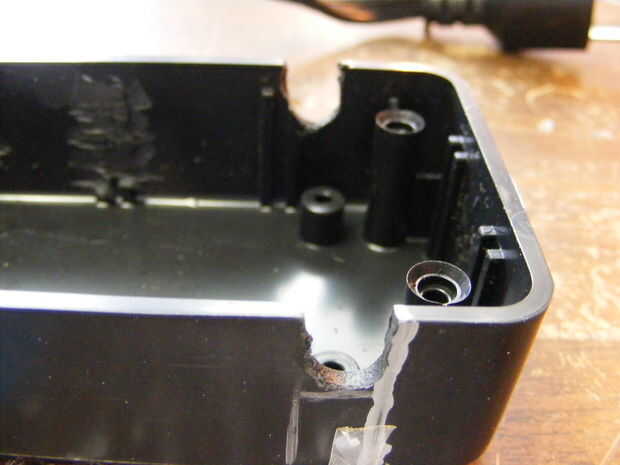

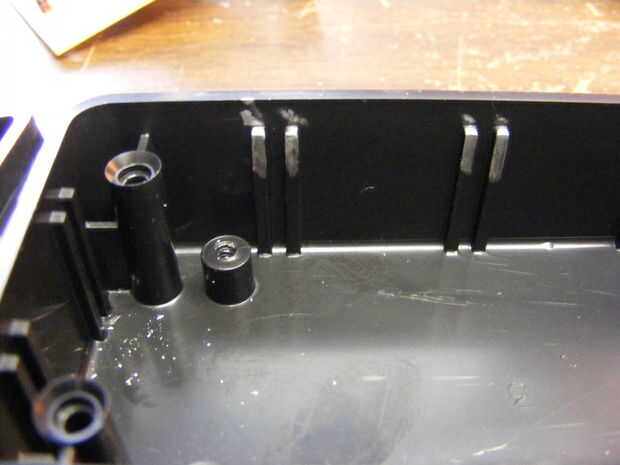

Corte de 3 ranuras a lo largo del borde superior como se muestra para sostener los cables de extensión y señal en el lugar. Las ranuras deben ser un poco superficiales para que la tapa de Crimpea los cables en su lugar.

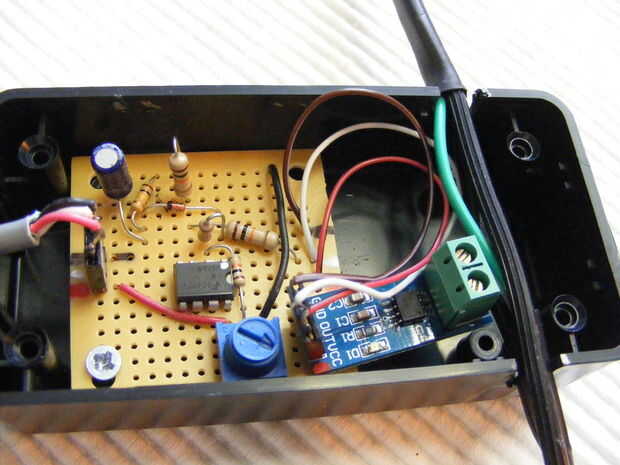

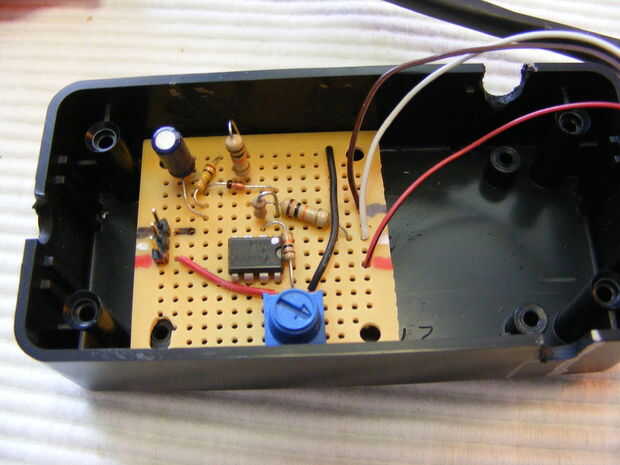

Un pequeño tornillo o pegamento caliente llevará a cabo la Junta en lugar de acondicionamiento de señales, el módulo ACS 712 se acaba de celebrar en su lugar por el cable de extensión.
Para utilizar.

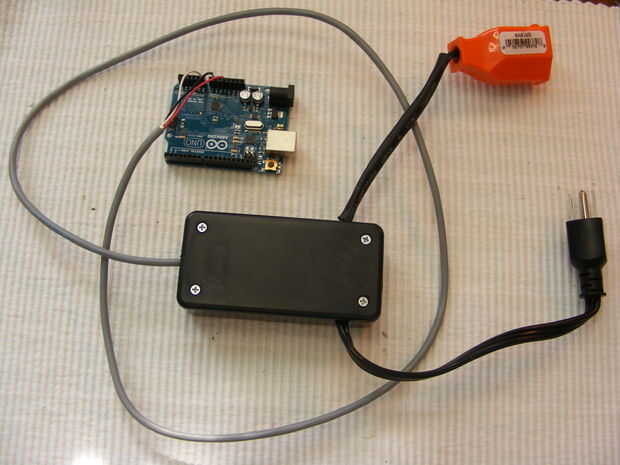

Conectar la carga de AC que se desea medir hasta toma de CA usando el cable de extensión y el cable de la señal GND, + líneas de 5VDC y A/D pines en el microcontrolador. Recuerde que convertir la medida de valor del voltaje de C.C. en amperios de CA utilizando la ecuación de calibración.
Comentario final.
Encontrar este dispositivo muy similar a un producto comercial conocido como una "cola de PowerSwitch para," vendidos por Adafruit.com y otros. ¿La cola de PowerSwitch para permite un microcontrolador a fácilmente y con seguridad en las cargas de AC, mientras que el dispositivo que he mostrado aquí permite la medición de cargas corriente AC, quizás algún día podría ser un producto comercial?
