Paso 7: Bosquejo de prueba de carga para asegurarse de que todo está funcionando
Empezar por copiar el dibujo de particleSensorTest.ino (una vez más, un bosquejo es un nombre para un programa de Arduino) haciendo clic en el archivo adjunto a esta página (he intentado publicar el texto del código directamente en esta página, pero el editor de Instructables mete a).
Ahora abre una nueva ventana en el IDE de Arduino y pasta en el particleSensorTest.ino del bosquejo a prueba y asegúrese de que Arduino Ethernet, escudo de arboleda, y sensor de partículas funcionan correctamente (obviamente necesitará el sensor de partículas conectado a Arduino y el Arduino conectado a su computadora para que funcione).
Una vez que se pega en, haga clic en la flecha a la derecha en la esquina superior izquierda de la ventana del IDE de Arduino. Esto compilará (traducir) el código y subir a la Arduino Ethernet.

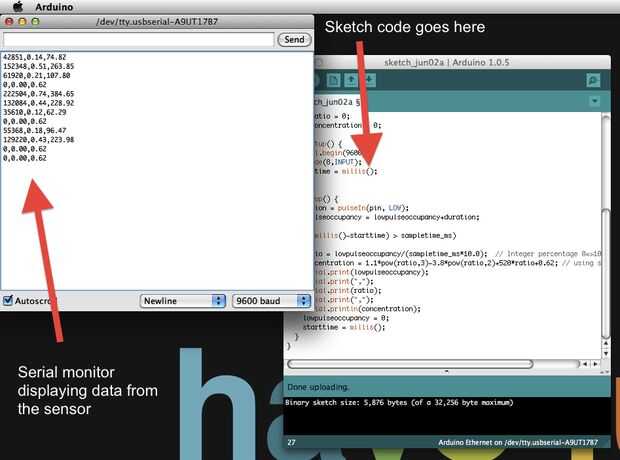

A continuación, Abra el Serial Monitor para verificar la salida del sensor de partículas. Cada treinta segundos se deben actualizar con tres valores separados por comas. El valor final, que muestra el número de partículas por 0,01 pies cúbicos, es el que buscamos. En mi experiencia, esto generalmente oscila entre 50 y 500 mientras estoy dentro, pero como dije al principio de la guía, el aire donde vivo está muy sucio. Variará su calidad del aire.
Si Arduino Ethernet y el sensor de partículas están contabilizando valores cada treinta segundos estamos en buena forma. Puede ver valores de cero (0,0.00,0.62) de vez en cuando, pero no hay mucho que podemos hacer más allá de lo que hicimos con la hoja.
A continuación podrá configurar una cuenta en Xively, que nos permitirá compartir nuestros datos en línea.
