Paso 1: Presentación de la TSYS01 y la Junta del Sensor de temperatura.

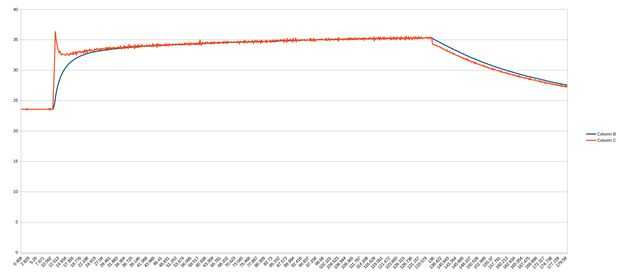

Con el correcto circuito periférico que puede dar TSYS01 proporcionar exactitud de ±0. 1 ° C entre-5 ° C y 50 ° C. Es resultado de conversión de 24 bits ADC es calibrado por separado para cada chip con un polinomio de grado 4 en la fábrica. Tiene baja calefacción del uno mismo y una constante de tiempo pequeña para el sensor de un solo chip. El ADC de 24 bits puede proporcionar suficiente resolución para cualquier aplicación (más de 0,0001 ° C), pero se aprecia algo de ruido en la salida si usando más de 0,01 ° C de la resolución. El ruido de medición muy bajo del sensor puede por ejemplo le permiten utilizar compensación constante de tiempo basado en la tasa actual de cambio de temperatura sin ruido insoportable de la medición. La salida del sensor y un valor de compensación de software de constante de tiempo de 4 s durante una transición de temperatura ambiente a la temperatura del dedo pueden verse en el gráfico anterior. El rango completo de medición del sensor es de-40 ° C a 125 ° C, pero la precisión del sensor es sólo ±0. 5 ° C exterior-5 ° C a + 50 ° C de temperatura.
La desventaja de la TSYS01 es que es muy difícil de utilizar sin un tablero de sensor de temperatura muy bien diseñado. 4mm por 4mm paquete QFN16 es un dispositivo de montaje en superficie, una por lo tanto necesita un horno de soldado. Además la parte necesita un 3,3 v muy estable fuente de voltaje, un condensador nF 100 muy cerca del chip y puede tolerar sólo 3,3 v señales de nivel de lógica. Además programación de su controlador micro a interfaz con el dispositivo usando SPI o I2C puede ser difícil, si no estás muy familiarizado con ninguno de ellos (éstos son los interfaces apoyados por el sensor).
En el proyecto de la Universidad tenemos que diseñar nuestro propio tablero de sensor de temperatura, obtener los PCB fabricados profesionalmente, soldadura de los componentes de nuestro ser y aplicar el código de comunicación SPI, porque ningún tablero del sensor de temperatura para el sensor estaba disponible en el mercado en aquel momento.
Ahora es posible comprar una tarjeta de sensor de temperatura que resuelve estas dificultades para aficionados y utilizarlo con un controlador de código abierto Arduino! El tablero tiene un 3.3V regulador lineal proporcionando energía de poco ruido del sensor, incluye el condensador necesario, es 2,54 mm pan Junta compatible(!!) que requieren sin horno soldadura protege al sensor de voltaje, voltaje reverso y descarga electrostática. Por lo tanto, ahora es mucho más fácil de usar para aficionados, investigadores y personas realizando trabajos de prototipo para una empresa.
