Paso 2: Mida el voltaje en las resistencias
Porque BJT opera en tal baja actual, ruido del instrumento puede hacerlo difícil de medir con precisión la corriente. Instrumento el ruido es al azar, pequeñas variaciones en los valores medidos. En la mayoría de multímetros, esta es una muy pequeña cantidad, pero es similar en magnitud a las corrientes en el circuito de prueba. Para compensar este problema, en lugar de ello puede medir el voltaje a través de las resistencias y ley de Ohm para calcular la corriente.
Estados de ley de Ohm el voltaje a través de un componente es igual a la corriente a través de ella multiplicada por su resistencia: V = I * R. Para encontrar la corriente a través de la división de resistencias el voltaje por la resistencia: I = V / r.
Circuito de prueba:

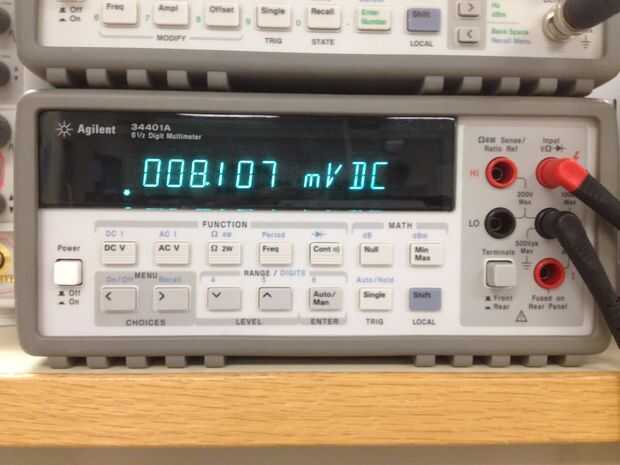

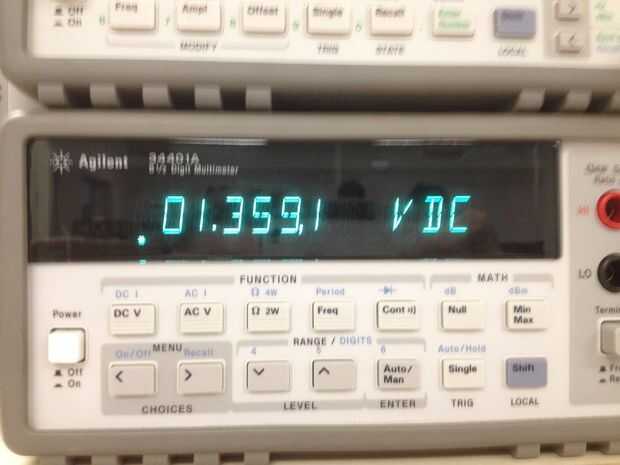

Las imágenes de arriba muestran los valores que mediría si usted construye el circuito de prueba. El voltaje en el resistor de colector es de 1,359 voltiosy el voltaje en el resistor de base es milivoltios 8,107.
Debido a las resistencias en el circuito de prueba son todos 1000 ohmios, simplemente dividiendo la resistencia cambia el prefijo al inferior en la escala de SI: 1,359 voltios en el colector se convierte en 1,359 miliamperios a través del colector y 8,107 milivoltios en la base se convierte en 8,107 microamperios a través de la base.
