Paso 3: Poner las cosas juntas

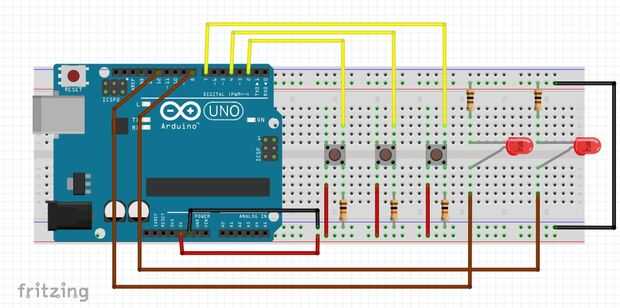

En la imagen de arriba puedes ver la construcción del circuito. que pongo encima de algunos puntos aquí.
- conectar 5V y GND de la placa arduino a la protoboard.
- Conecte ambos LED cátodo a través de resistencias de 100 ohmios limitadora actual.
- conectar el ánodo de LED1 y LED2 al pin número 8 y 12 respectivamente.
- plugin botones como se muestra en la imagen. (en el caso de los botones cuando el botón está abierto conduce en los lados está cortocircuitadas, cuando obtiene presiona el botón diagonal conduce obtiene en corto)
- conectar la resistencia de ohmio de 10 K como se muestra en la imagen, esto actúa como un pull-down resistor.
- Conecte otro cable a riel de 5V en protoboard.
- y por último conectar botones pin número 2, 4 y 7 de la placa Arduino.
Nota: Números de PIN que he mencionado puede variar según su elección, que acabo de mencionar mi preferencia.
Si tienes duda en alguno de los pasos anteriores, ir a través de vídeo adjunto.
