Paso 7: Paso en la medición del valor del inductor o condensador
1. reproducir el archivo usando un PC o un reproductor de MP3.

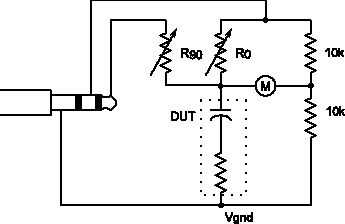

2. Conecte la salida del reproductor de MP3 como el esquema que se muestra arriba, cambiar la conexión a los canales izquierdo y derecho si usted está midiendo inductor.
3. Conecte el multimetro y establecer la medición de voltaje de CA.
4. reproducir el clip de audio y ajustar el trim bote hasta que la tensión medida va abajo al mínimo. El más cercano a cero, más precisa será la medición.
5. Desconecte el dispositivo bajo test(DUT) y el reproductor de MP3.
6. Mueva el cable de multímetro a R90 y establecer la medida en la resistencia. Medir el valor. 7. hacer lo mismo con R0.
8. manual calcular el valor del condensador/inductor, o usar la secuencia de comandos de Octave/Matlab suministrado para resolver el valor.
