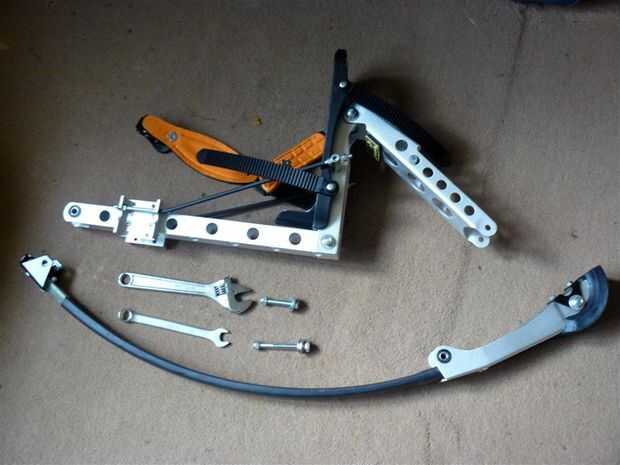

Paso 2: Piezas y desensamblaje.
El proceso de desmontaje es muy sencillo, pero algunas partes han de ser eliminados en un orden específico. Por favor solo desarmar un Bock a la vez. De esta manera usted no confundirá las partes y tendrá modelo para mirar si se confunde más tarde durante el reensamblaje.
Suelo volver a poner los módulos quitados juntos por lo que yo puedo hacer un seguimiento de todas las partes.

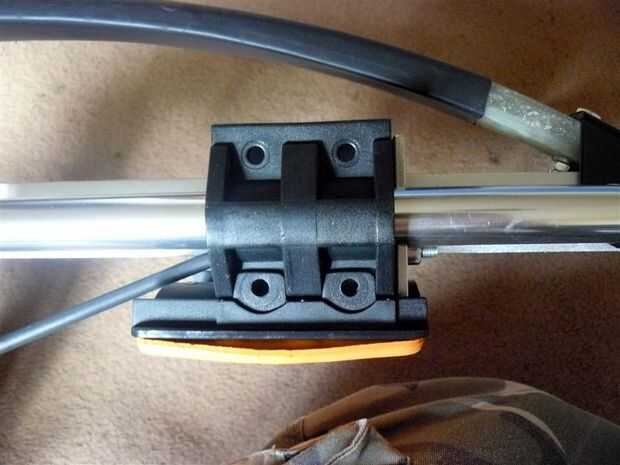

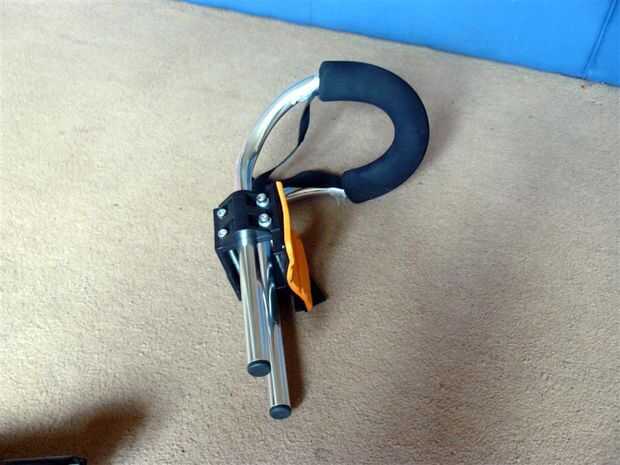

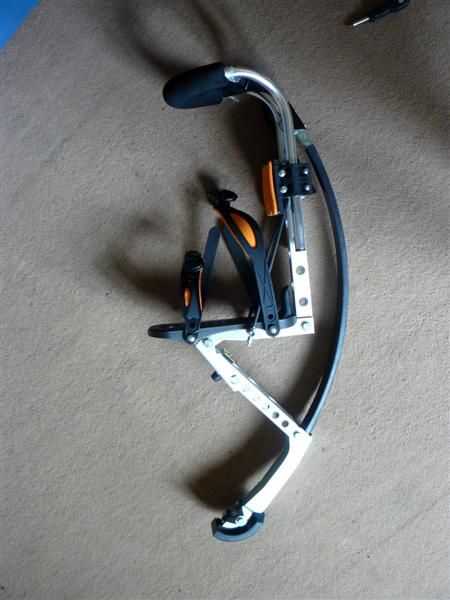

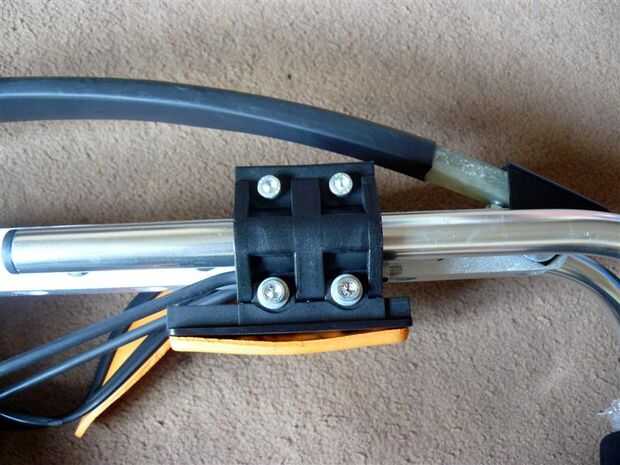

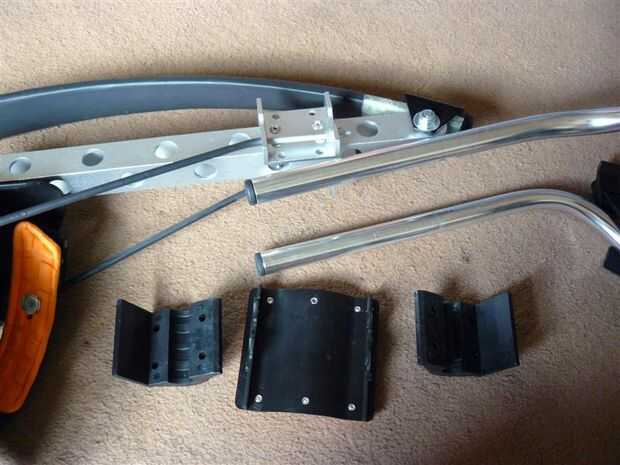

En primer lugar debe quitar la barra de la rodilla. Para hacer esto tienes que sacar los cuatro tornillos en el respaldo. Tenga en cuenta que el tornillo del frente dos arandelas y que el respaldo no es simétrica (Foto 2). Utilice la llave de tamaño 10 y una llave allen para deshacer cada uno (Foto 3). Después de que se puede desmontar (foto 4). Puse el dedo detrás junto Asamblea apretando las tuercas para no perder ninguna (Fig 5).

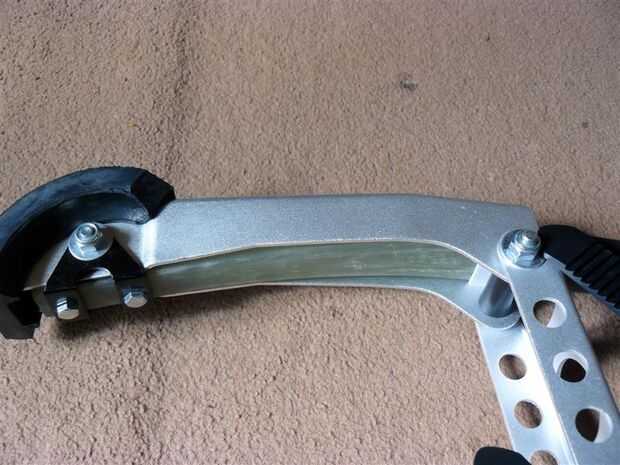

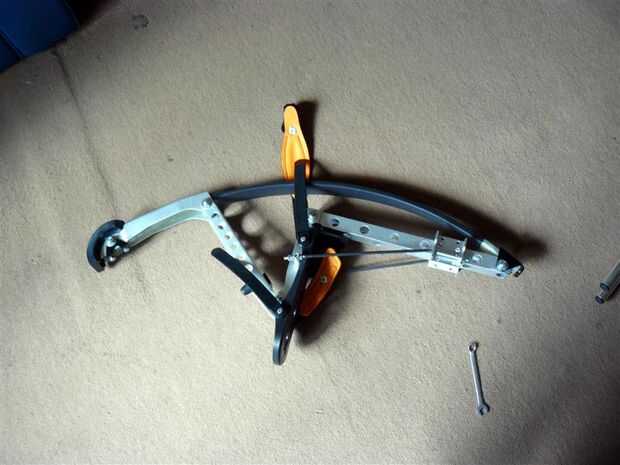

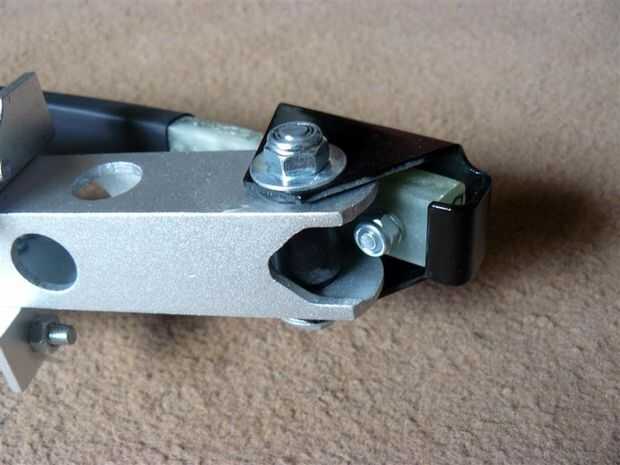

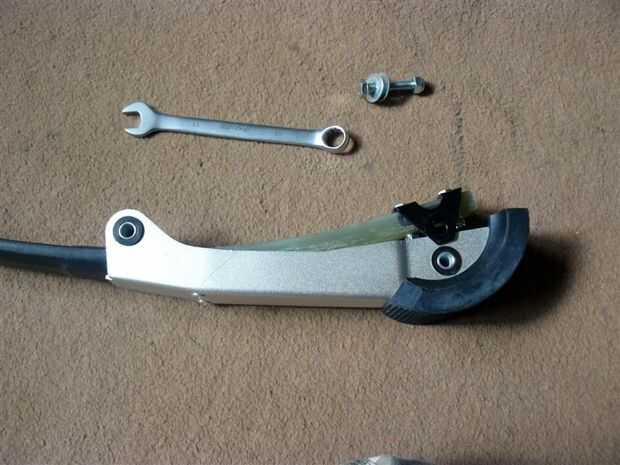

Dos 13 pernos tamaño tienen que ser deshecho antes de poder retirar el resorte y el enganche (foto 6). Acercamientos (foto 7 y 8). Primavera y pezuña retirar (Foto 9). Otra vez, trate de mantener cada tornillo con sus fijaciones. No quiero machacar que uno tiene arandelas etc. Nota el resorte no está bajo tensión para que no se preocupe que volando en tu cara cuando saque el perno.

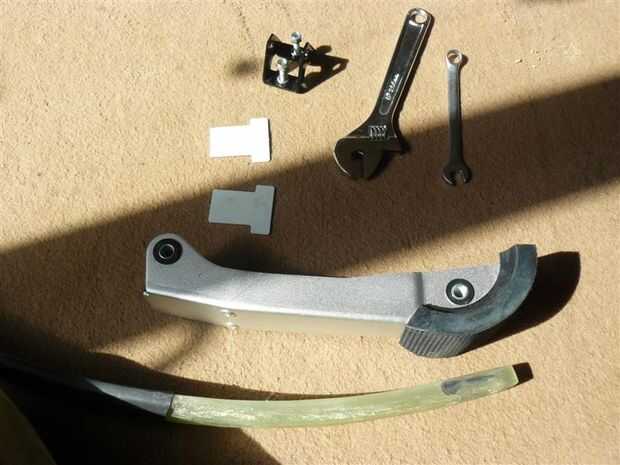

Ahora deberá quitar el ensamblaje de la pezuña de la primavera. Use el tamaño 13 llaves para quitar el negro A en forma de bits desde el buje (foto 10). Esto puede tomarse de la primavera utilizando las llaves de tamaño 10 (foto 11). Tenga en cuenta las dos lengüetas que Blinde la primavera desde el buje y el metal. No pierda estos.

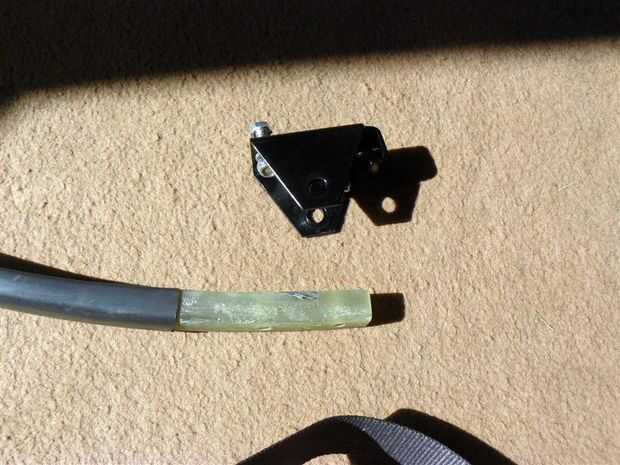

El otro negro de fijación puede eliminarse desde el extremo superior en este punto también (foto 12).
Su Bock está ahora listo para modding.
