Cómo mod una consola Xbox 360 para dummies del caso (5 / 5 paso)

Paso 5: LED

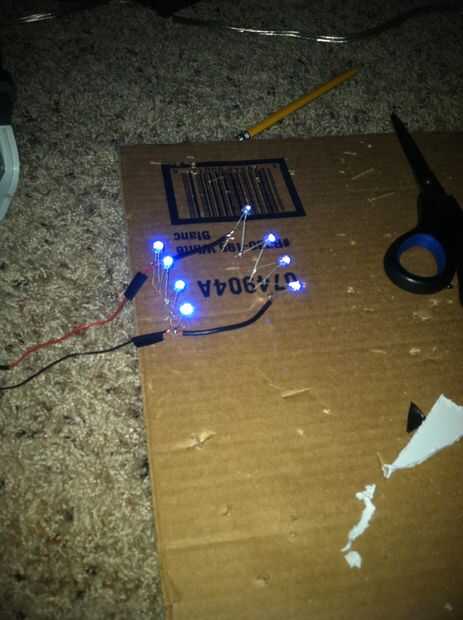

usé 4 circuitos paralelo, con 4 LED en cada circuito, por un total de 16 LED en uso, lo hice cortando los cables de cada LED más corto, sigue dejando una más larga y un cable más corto, luego utilizando alambre fino blanco alambré cada LED juntos, teniendo en cuenta la polaridad de cada LED, y entonces corrí un cable rojo desde el extremo positivo de la cuerda del LED y un negro de alambre en el extremo negativo, cubre los terminales y cables soldar al LED en pegamento caliente para aislarlos, más mejor (dentro de lo razonable por supuesto). por último, coincide con estos cables rojo y negro a los cables rojos y negros que suelda a la placa base.

pegamento caliente su LED que desee, no soldarlos a los disipadores de calor, y si eres caliente pegado a la placa madre colocar un cuadrado pequeño de cinta aislante y luego caliente pegamento encima de eso, porque en lugares la placa base es lo suficientemente caliente como para derretir el pegamento caliente, y es potencial para un corto o algo peor. para LED están pegados a los lados de metal eso es todo hay pegamento simplemente caliente donde desea su LED, y si no enciende apenas cómo usted quiere, siempre puede tirar y pegarlos en otro lugar.

eso es todo! realiza su primera cadena, que es una buena cantidad de luz pero probablemente tendrás que hacerlo más de 2-3 veces para llegar sufficeint iluminación, si usted necesita más no un problema, simplemente empalme un nuevo conjunto de LED de en el circuito.
