Cómo modelar un llavero utilizando Google SketchUp para impresión 3D (3 / 5 paso)

Paso 3: Suavizar las esquinas

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} w\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} / * definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen: 0; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman"; mso-ansi-language: #0400; mso-fareast-language: #0400; mso-bidi-language: #0400;}

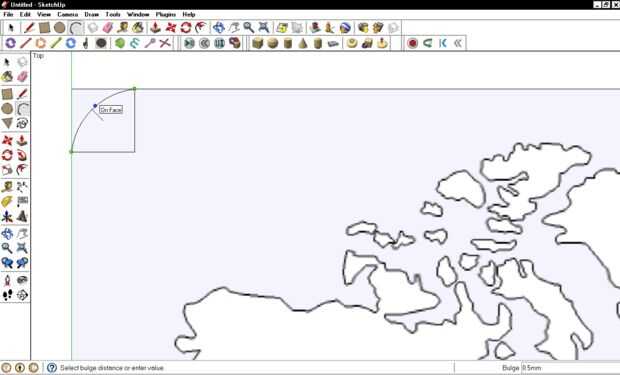

Con la herramienta arco haga clic en las esquinas de la Plaza y tipo.5. Esto creará un arco con un radio de.5 (Figura 1-10).

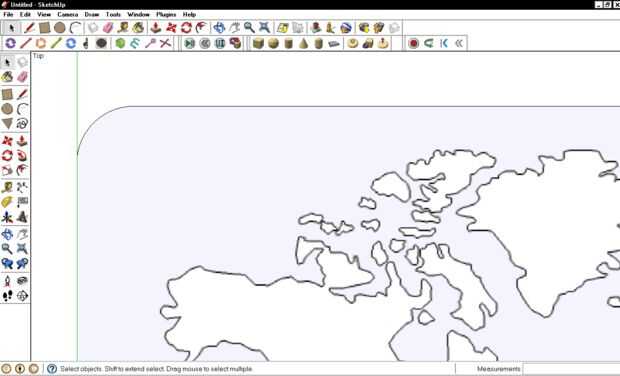

A continuación, elimine las líneas que definen la Plaza y la superficie externa (Figura 1-11).

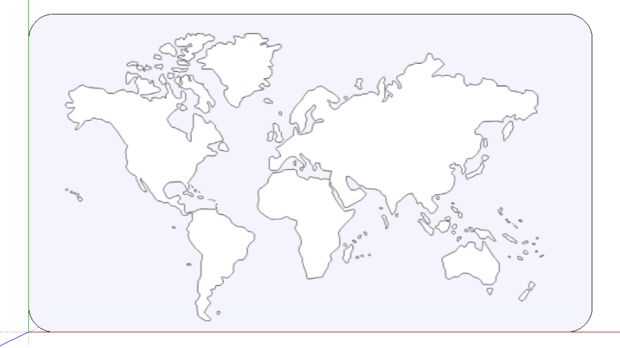

Repita el mismo proceso para las otras 3 esquinas del rectángulo (Figura 1-12).

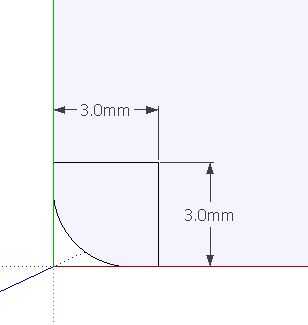

Ahora dibujamos el agujero para el llavero. Sacar 2 líneas de 3 mm de longitud de la esquina inferior izquierda del modelo (Figura 1-13a). Luego dibuja un círculo con un radio de 1mm (Figura 1-13b).

Borrar las líneas y la superficie interior del círculo (Figura 1-14).
