¿Cómo modelar un montaje básico con Solidworks (5 / 9 paso)

Paso 5: Adición de filetes

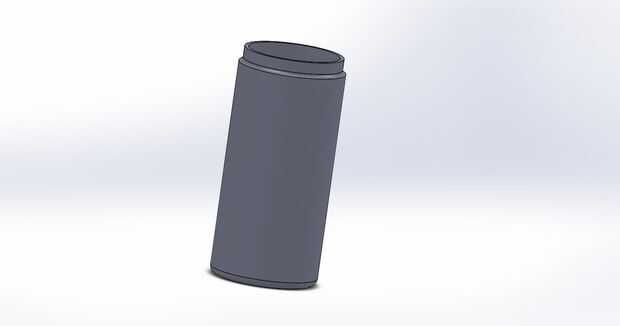

Un filete es una característica que hará un borde redondeado. Se puede utilizar en bordes lisos más continuos. Esto le dará los bordes de la botella de agua una superficie de transición. Puedes ver un ejemplo de los 2 filetes que usé en el borde inferior de la botella, así como la cresta justo debajo de la parte superior del contenedor.

Para poder utilizar la función necesita definir un radio para el filete y haga clic en todos los bordes que desea aplicar la función. Usted notará que he usado dos filete separadas de tamaño en diferentes bordes. Una vez más, he demostrado este proceso para usted en el siguiente video.

http://www.youtube.com/watch?v=hJcDj2ynSyM
