¿Cómo modelar un montaje básico con Solidworks (7 / 9 paso)

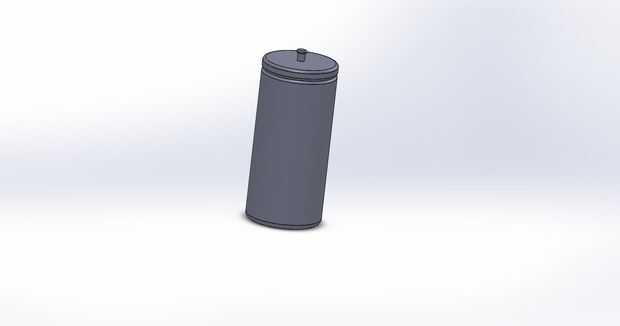

Paso 7: Hacer un montaje

Es el paso final del proceso para las dos partes que ha creado en una Asamblea. Si han sido dimensionados correctamente en los pasos anteriores, debe encajar perfectamente. Los tipos de dos mate que se usan son:

Concéntrica- Esto significa que dos círculos se ajusta perfectamente dentro de uno a otro (incluso si son diferentes tamaños).

Coincidente- Este tipo de mate puede usarse cuando dos superficies se toquen y limitar su movimiento en ese plano. Para restringir completamente una pieza con sólo este tipo de mate requiere a tres diferentes parejas coincidentes.

Hay muchos otros tipos de mate que no se demostrará en este video que puede ser muy útil en ciertas situaciones.

http://www.youtube.com/watch?v=qpSPVHPEsUk
