Paso 5: Montaje del módulo de control
-plenos poderes - 10kohm o mayor resistencia. (para estar seguro puede dejar circuito abierto)
-potencia de 1/2 - 5 kohm
-potencia de 1/4 - 2 kohm
-1/8 potencia - 1 kohm
-1/16 potencia - 450 ohm
-potencia de 1/32 - 250 ohm
-potencia de 1/64 - 150 ohmios
-1/128 potencia - 50 ohmios (usted puede incluso cortocircuitar esto porque está muy cerca de energía mínima)
Usted debe tomar este resultado con un grano de sal porque no son precisa. Según esto se podrían obtener 7 paradas de control, que suena bonito pero se necesita más experimentación para confirmar esto.

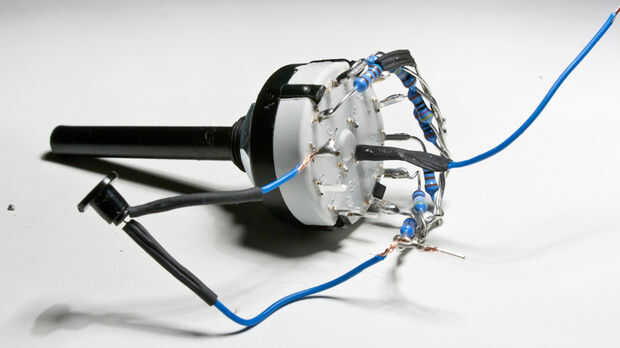

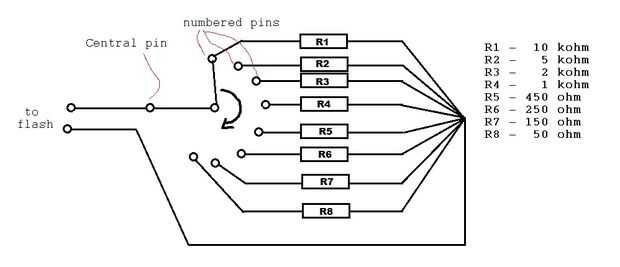

Para montar el módulo, uno de los extremos de cada una de las resistencias a los contactos numerados del interruptor rotatorio de la soldadura y unir los otros extremos de las resistencias. Circuito abierto sólo deje el contacto vacío y cortocircuito poner un trozo de alambre en lugar de la resistencia. Aislar las partes que podrían un cortocircuito con el abrigo del encogimiento o con cinta aislante. Luego conectas los cables soldados en el paso 3-para el contacto central del interruptor y otro al lugar donde se encuentran todas las resistencias.

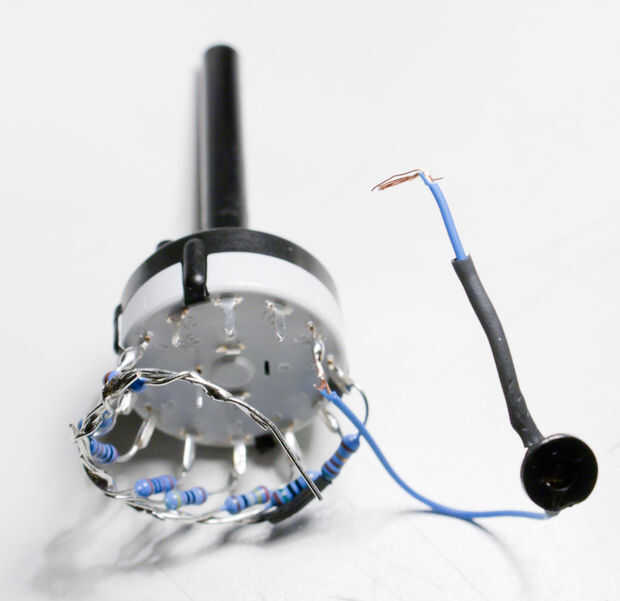

Puede conectar la célula fotoeléctrica que sacó de la unidad en el paso 3 a uno de los contactos (como previsto, pero abandonó la idea), para mantener la funcionalidad de "auto" original de la flash.
Incluso puedes soltar el diseño del interruptor rotatorio y reemplazarlo con una resistencia variable para obtener el control completo preciso de la potencia de salida.
