Paso 4: Montar los LEDs

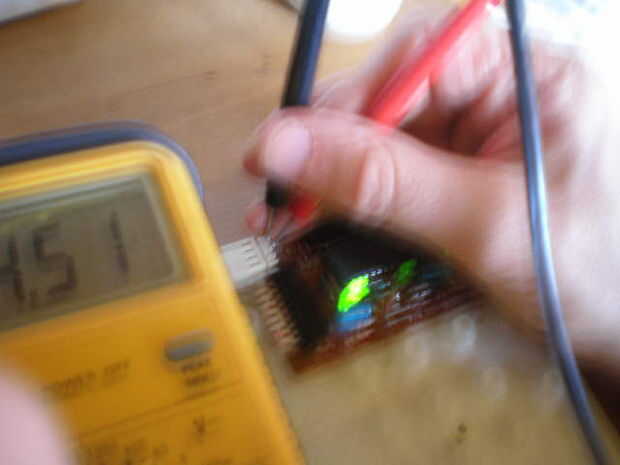

Ahora, en la parte inferior del teclado (con el controlador) ubicar GND y VCC cerca del conector donde se mete el cable en. Utilice un voltímetro para esto. Encontré 4.5V tensión de alimentación. Ni idea si esto es un teclado "estándar" de tensión.

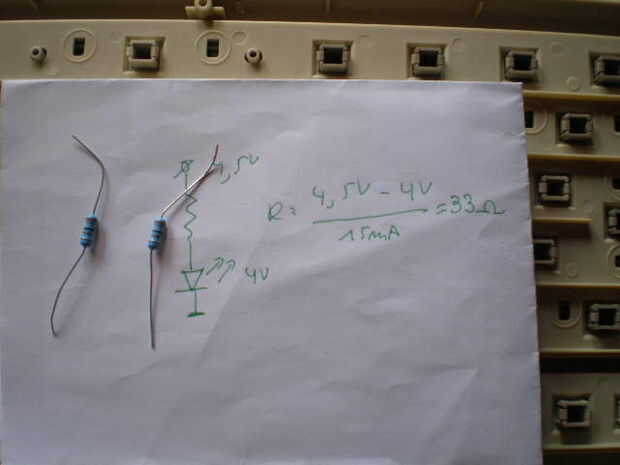

Luego calcular las resistencias limitadoras actuales que necesita, usando la ley de ohms. Elegir 15mA para lo LED actuales. Los LEDs azules de mi junkbox tenían una gota de 4V (debe ser muy chungo).
Solde un resistor para cada LED.

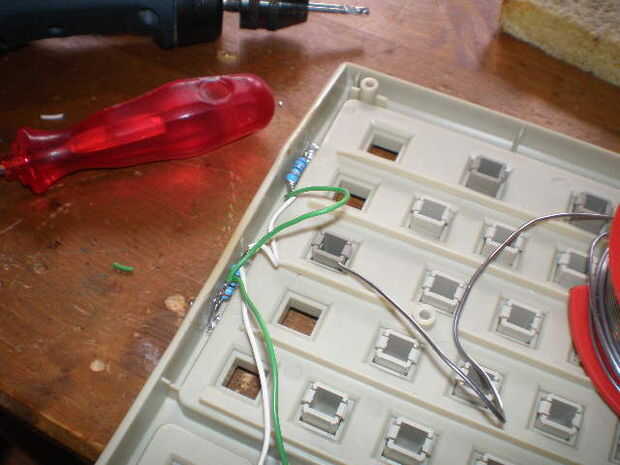

La soldadura de los cables de los LEDs (blanco = VCc, verde = tierra en las fotos)

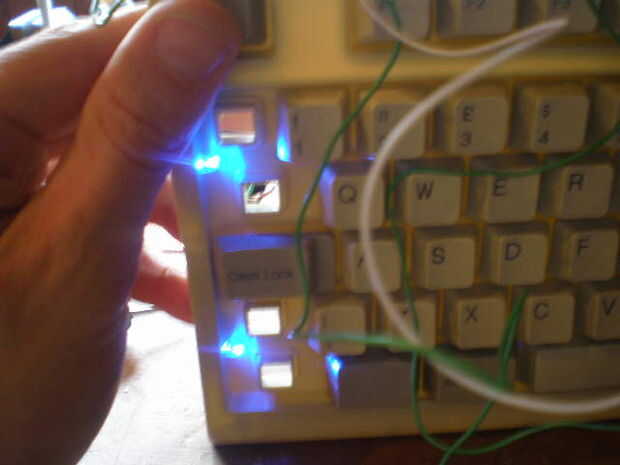

Hacer una prueba de seco con una bateria o fuente.

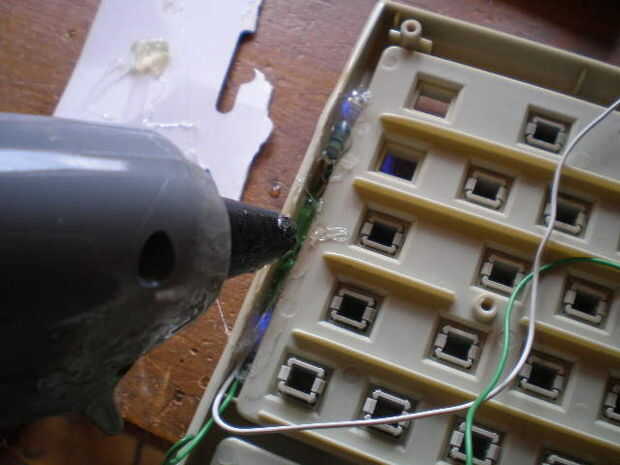

¿Feliz? Posición de los LEDs de tal manera que brillan entre las filas de teclas. Haz medieval con la pistola de pegamento y fijar su posición.
