Paso 2: Abrir la consola
Retire la tapa, tomando nota de que el interruptor debe alinearse con un interruptor interno. Usted puede notar en la foto que tengo algunos cables de conexión de la parte superior a la parte inferior de la mitad de la consola, un tiempo atrás instalé un LED en el interruptor de encendido.
Hay varios tornillos que sujetan el escudo de RF. Eliminarlos y luego retire el escudo. Probablemente podrías lanzar lejos el escudo, pero no lo hice.

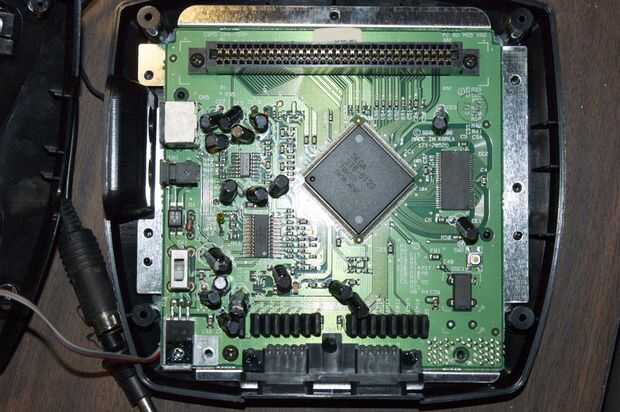

Echa un vistazo a la placa base. Producen 2 o más versiones de la Junta. Mina parece ser un modelo de VA 2. Tuyo no puede ser. El procedimiento es probablemente básicamente el mismo en los modelos, excepto que los puntos de soldadura son en diferentes lugares. Si el tuyo es diferente a la mía, revisa estas instrucciones, que son para un modelo de Motherboard, Tarjeta madre diferentes.
Puede ir más allá y extraiga la tarjeta de la parte inferior de la caja de la consola, pero no lo hice. Hay una placa de conexión a tierra protector de RF conectado a la parte inferior y después de haber conectado una consola que no estaba correctamente conectado a tierra antes, no quería correr ningún riesgo.
