Paso 2: Configurar el proyecto en formato EagleCAD

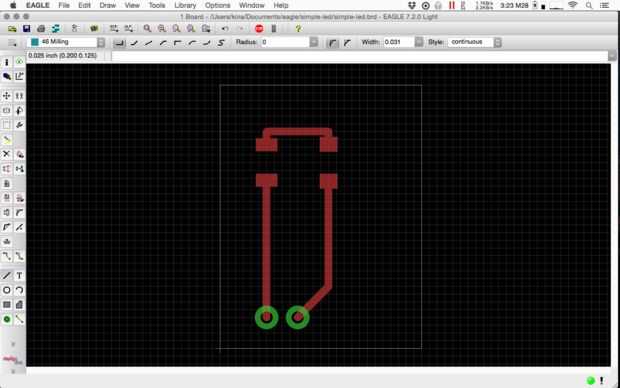

Estamos empezando con un simple archivo de Eagle. Es una resistencia, un LED y un encabezado de dos pines para alimentación. Los archivos terminados se unen a esta página. En este punto ya he presentado a la Junta. Yo estoy mostrando capas 1-20, 45 y 46. Creo que es más fácil de dibujar trayectorias de herramienta de esta manera, sin cualquier información superflua.

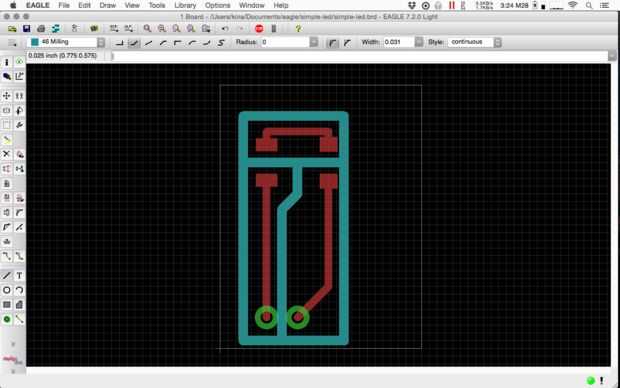

Vamos a empezar por el dibujo de las trayectorias de herramienta de molino. Como se mencionó anteriormente, podemos utilizar 4 fresas diferentes aquí, a 0,01 pulgadas, 0.015 pulgadas, 0.031 pulgadas y 0.062 pulgadas. La anchura del alambre estamos dibujo selecciona la herramienta. Para seleccionar una herramienta, simplemente cambiar el ancho del alambre para que coincida con el diámetro de la herramienta. Me gusta usar la herramienta más grande posible para una situación. En este ejemplo utilizaré una fresa 0.031 porque no necesito nada más. Para que algunas piezas de montaje en superficie de paso fino necesita ir tan pequeñas como 0.01 entre los conductores. En el tipo de línea de comandos: "capa 46" para seleccionar capa 46 para el dibujo, escriba: "alambre" para seleccionar la herramienta de cable. Cambiar el ancho del alambre a 0.031 escribiendo en el menú desplegable y luego dibujar los cables alrededor de cada traza, aislándolos de los otros. Te darás cuenta de las vueltas de alambre sobre las almohadillas de la cabecera de 2pin ligeramente, esto no es un problema. Si no te gusta, usted puede utilizar anchura 0.062 aquí.

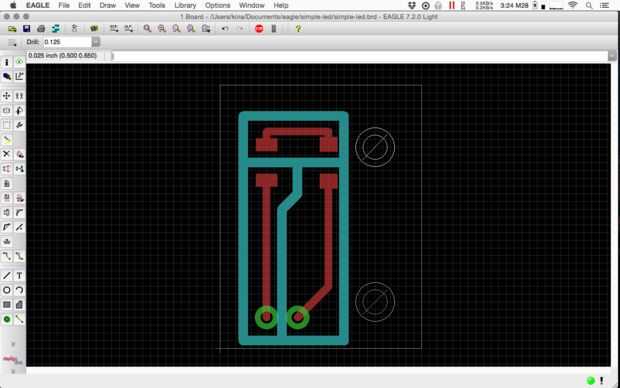

El siguiente es taladros. Cada agujero que va todo el camino a través de la Junta está incluido en el archivo de ejercicios y se muele a la medida. Esto incluye tres elementos distintos, agujeros, Vias y cojines (sólo a través del agujero cojines). Ejercicios también utiliza una fresa de 0.031, por lo que si tienes un taladro con un diámetro inferior al diámetro de la fresa, no va a trabajar (y se creará un error en el archivo de gcode). Usando fresas excepto 0.031 actualmente no es compatible. Tengo dos agujeros 0,125 en este tablero para el montaje. Con taladros, no hay necesidad para el trabajo de preparación adicional antes de ejecutar el ULP.

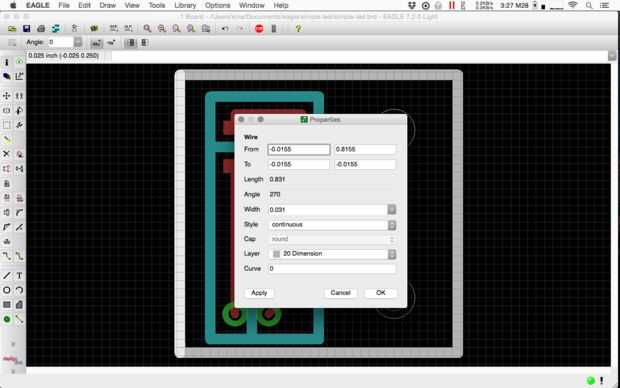

La capa de la dimensión es el siguiente. Esta es la capa que define el contorno de la Junta. La capa de dimensión es capa 20, y el contorno es por defecto un cable con un ancho de 0. Se generará una trayectoria de herramienta no importa lo que el ancho de una fresa de 0.031. Estas trayectorias definen la trayectoria del centro de la herramienta, que significa con un diámetro de herramienta de 0.031, la Junta será subdimensionada de 0.031. Si usted no necesita un pcb precisamente de tamaño, no te preocupes acerca de él. Si lo hace, debe compensar el esquema dimensión ser 0,0155 pulgadas desde el centro del tablero. También quiere cambiar el ancho del cable para reflejar el diámetro de la herramienta.
