Paso 3: Generar Gcode

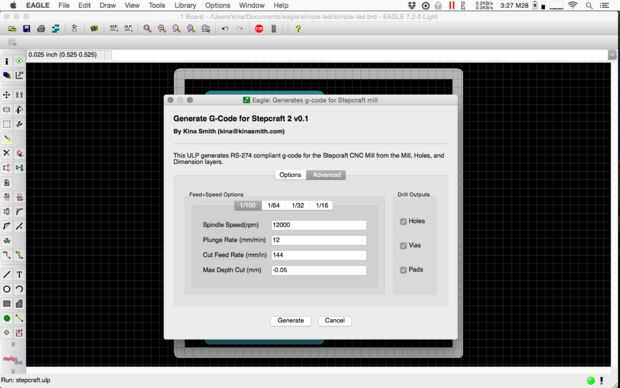

En la línea de comandos, escriba: "run stepcraft.ulp" y usted debería ver un cuadro de diálogo pop-up. Usted tendrá que medir el grosor de tu PCB con cuidado y entrada en el cuadro de diálogo (en mm). También puede cambiar las capas de destino para las trayectorias de herramienta de fresado y la dimensión y la profundidad de fresado. Yo uso 1,6 mm de espesor PWB FR-2 con revestimiento de cobre 1oz y estos trabajos de ajuste bien para mí. Puede también seleccionar (o deseleccionar) cualquiera de las tres salidas si no desea generar un archivo de molino, taladro o dimensión.
En la ficha avanzada, puede cambiar las velocidades y feeds para cada herramienta diferente y seleccione lo que desea exportar el archivo de ejercicios. Por favor tenga cuidado al cambiar estos valores, pequeñas fresas son frágiles y costosos.

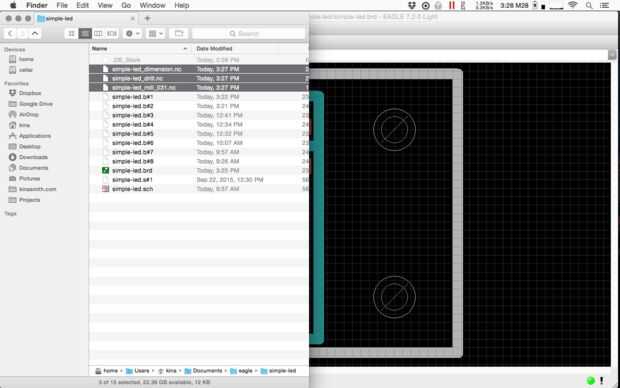

Una vez establecidas las configuraciones, presione Generate, y debe producir 3 archivos en la carpeta de los archivos SCH y BRD. Será marcados _dimension.nc, _drill.nc y _mill_031.nc de nombre de archivo. Se trata de su archivo de 0.031 molino, su taladro de archivo y el archivo de dimensión. Abrir en un editor de texto y verás el código de g. Abrir con un visualizador de código de g, tales como camoticsy usted debería ver las trayectorias de herramienta.
