Paso 1: Romper (un modelo) es fácil de hacer...
Tenía un diseño quería molino de MDF, pero era más alto que las fresas que tenía disponible.

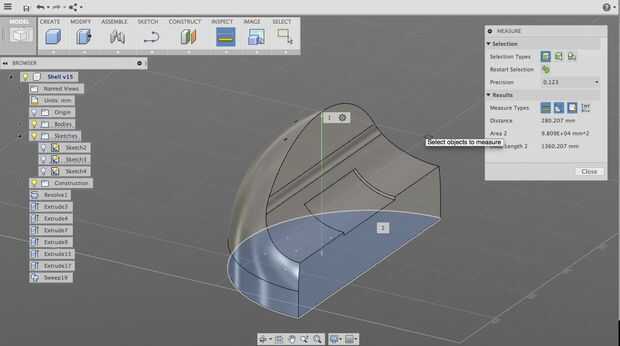

Lo primero que hice fue calcular cuántas secciones necesitaba dividir mi modelo en, y aproximadamente la altura de las secciones deben ser. Dado que mi modelo fue aproximadamente 11 pulgadas (280mm) de alto, y mi fresa de nariz de bola más larga fue de 3 pulgadas de largo, dividí mi modelo en 4 secciones de aproximadamente 2,77 pulgadas.

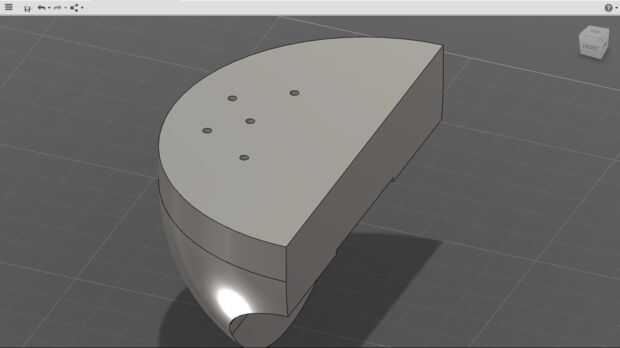

Antes de partir del modelo, he añadido algunos agujeros de registro a través de todo el asunto, por lo que fácilmente pude poner la última pieza de nuevo con unos tacos de madera de apoyo. He utilizado 5 hoyos, 3 que todo el camino a través y 2 que sólo a través de 3/4 de mi diseño.
El diámetro de los orificios se seleccionaron con base en las brocas disponibles. Al principio quería orificios de 1/8", pero no tenía ningún 1/8" bits que fueron más de 2 pulgadas. Terminé con un 7/16" bit porque son bastante largos, y tuve 7/16 clavijas de madera disponibles.
Realmente partir el modelo debe ser fácil de hacer en cualquier herramienta de CAD. Tengo mi diseño en fusión 360, y romper un cuerpo sólido puede hacerse utilizando planos de compensación.

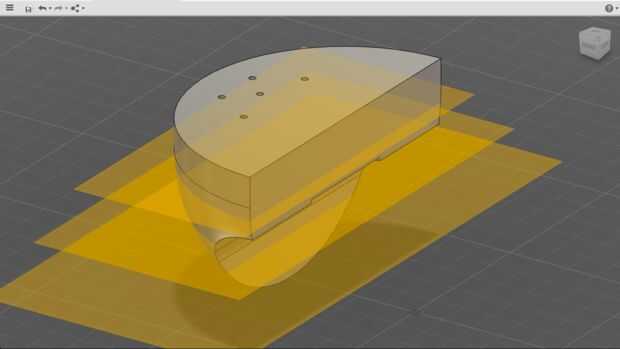

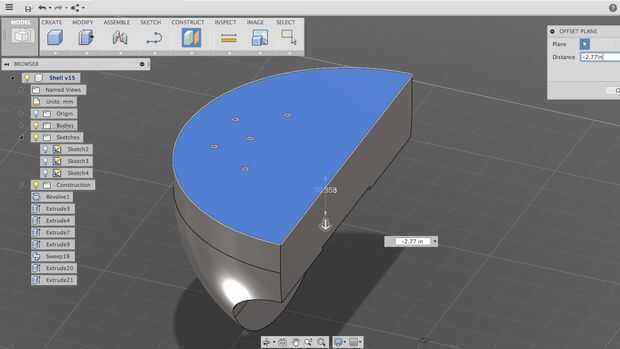

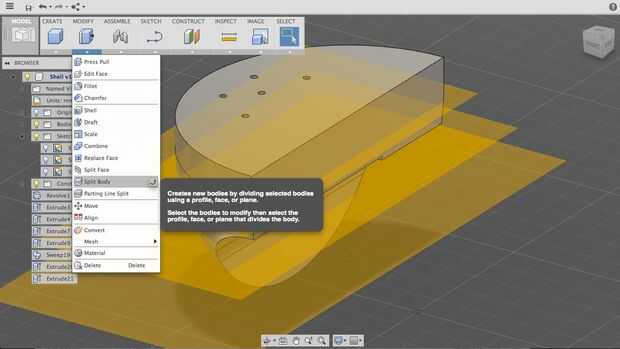

Planos se pueden construir mediante el uso de la construcción -> opción de menú Offset plano e ingresando la cantidad de compensación. Una vez creados los planos, modificar -> Split Body herramienta puede utilizarse en realidad dividir el cuerpo en 4 partes menos profundas.

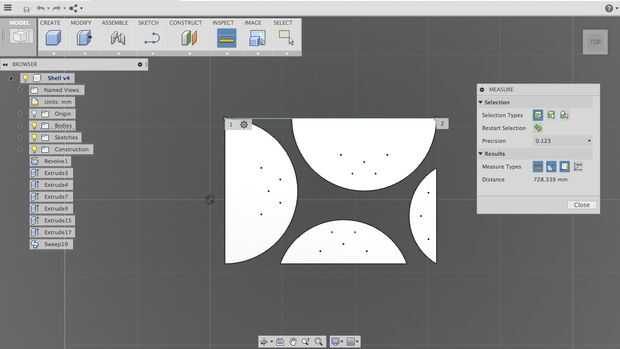

Luego de alinear todas las piezas verticalmente (usando Modificar -> herramienta de alineación) y dispuestas de una manera que parecía eficiente de área. El área total para mi modelo es de 730 mm x 500 mm, o 29 "x 20".
El modelo ahora debería estar listo para CAM'ing!
