Cómo montar e instalar una AXISdapter (4 / 6 paso)

Paso 4: Terminales de tornillo

Si su equipo incluye terminales de tornillo, ahora es el momento de instalarlas. Una vez más, van en el mismo lado de la Junta como la rotulación serigrafía blanca. Si usted optó por no conseguir terminales de tornillo, continuar y omitir este paso.

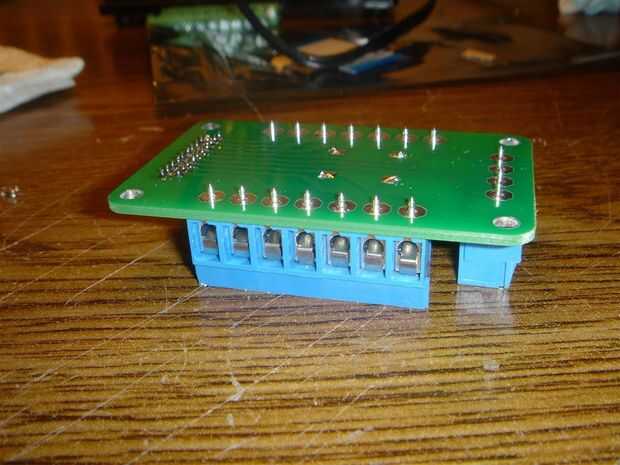

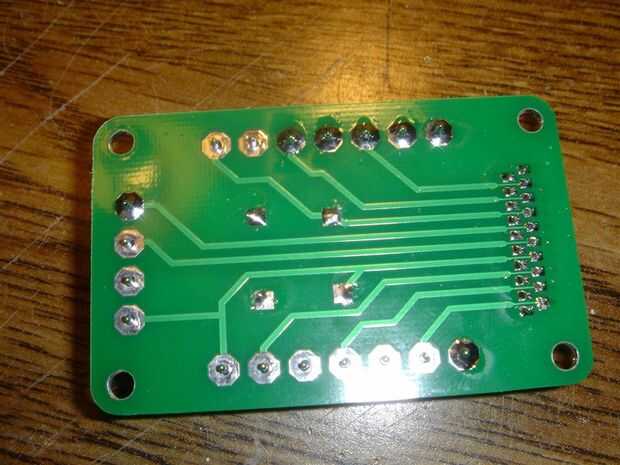

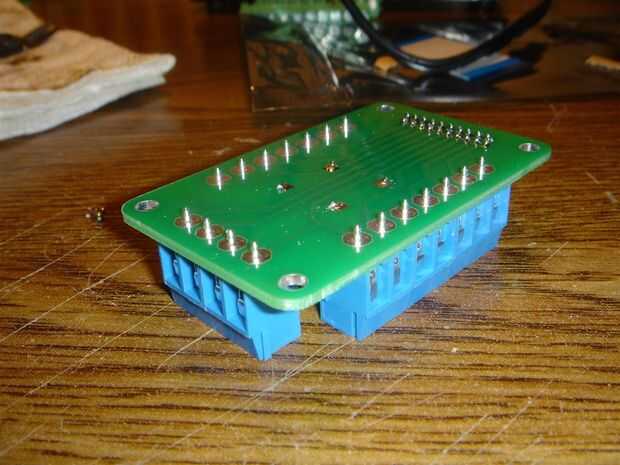

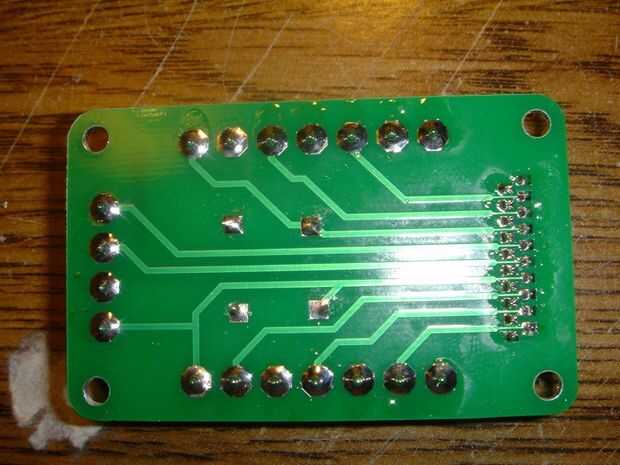

Cada borne de tornillo tiene un lado expuesto en que los cables se insertan. Coloque todos los terminales de tornillo en la Junta asegurándose de que la entrada de cable puntos cara fuera de la Junta. Voltea el tablero para que la Junta se basa en los terminales de tornillo, doble comprobación de que están todas orientadas correctamente. Una pierna de cada terminal a la Junta para mantener el resto en lugar de la soldadura, luego continuar soldando las patas restantes hasta que termine.
