Cómo montar un 1W 5 a 9mm Laser quemador módulo (5 / 5 paso)

Paso 5: Coloque la caja de lente y la parte posterior y listo

El siguiente y último paso es colocar la caja y la lente. Esto requiere que usted obtenga su mango atornillado firmemente sobre la lente de colimación, nunca tiene que venir de modo incluso se puede pegar en también necesita tu primavera y listo nuevo caso.

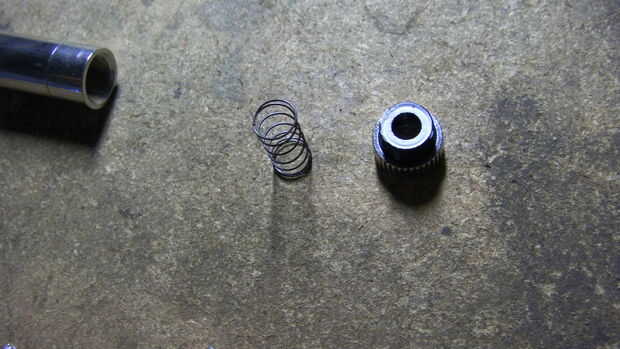

primero coloque el resorte sobre el diodo dentro de la zona roscada, asegúrese de se cabe sobre el diodo donde debe estar, debe permanecer allí.

A continuación, coloque la lente de colimación segura en el área roscado y enroscar mientras empuja hacia abajo en el resorte.
voy atornillar por el agarre en línea con la rosca por lo que debe ser seguro o se aflojará.

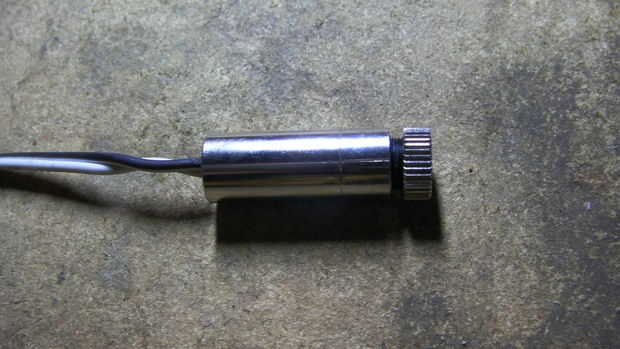

Después de que el director enfoque es todo en su lugar Coloque su caso y voy hacer. Tenga en cuenta que el propósito de la primavera es evitar que la lente enfoque resbale, como es generalmente bastante flojo y no permanecer como es sin el resorte.

Te recomiendo pelar y estañar el cable de entrada termina más adelante para mayor comodidad, el tiempo vas a funcionan con una batería, regulador o no en todos, estañar el cable en un filamento sólido evitará pérdida de conductividad por oxidación.

Eso es él.
Gracias por leer mi instructable, por favor, tasa y comentario.
