Paso 1: Identificar las partes

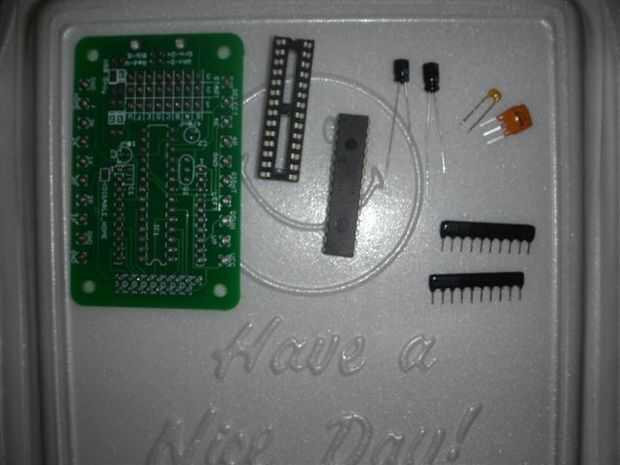

La primera imagen a continuación muestra todas las piezas incluidas en el kit de Cthulhu desnudo:
resonador de MHz -1 x 20 (naranja, tres pins, 20 MHZ' escrito en él)
-1 x condensador .1uF (azul o amarillo, pasadores, '104' podría escribirse en él)
-1 x condensador de aluminio .47uF (cilindro negro, dos pernos, '.47uF' escrito en él)
-1 x 10uF condensador de aluminio (cilindro negro, dos pernos, '10uF' escrito en él)
-2 x 10 pines red del resistor de 10Kohm. (Negro o amarillo, diez pernos, texto escrito en él)
-1 x 28 pines toma IC
-1 x placa de circuito impreso
-1 x 28 pines microcontrolador PIC (no mostrado)

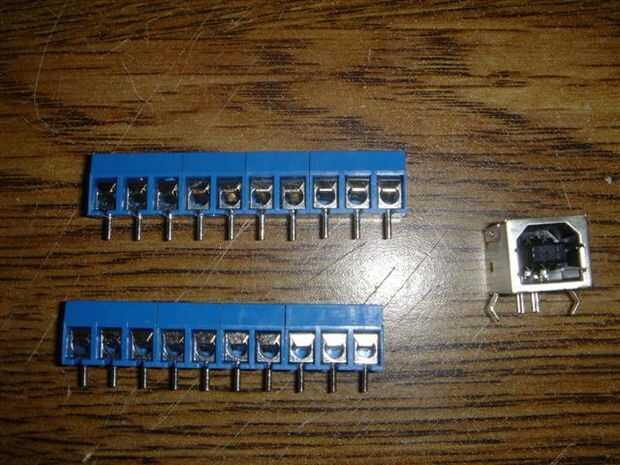

La segunda imagen muestra dos elementos opcionales como:
-1 jack de x USB 'B'
terminales de tornillo pin -2 x 10 con 5 mm de paso.
Ambos de estos elementos son opcionales, pero el gato del USB es muy recomendable.

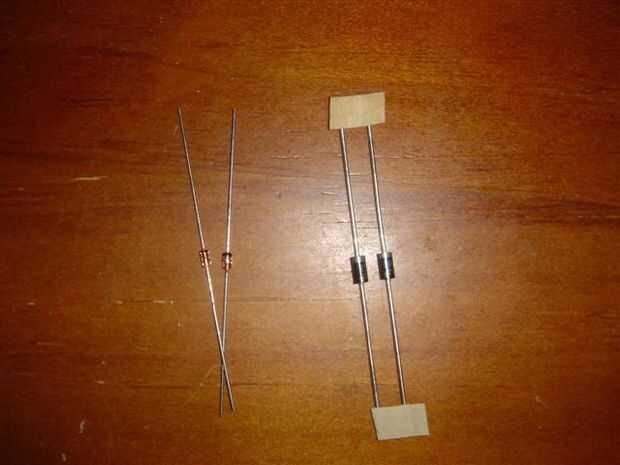

Si ha pedido un 'MC' (multi-console) Cthulhu, usted también recibirá:
-2 x diodos de cristal pequeño
-2 x diodos negro más grandes
Ambos están en la foto abajo en el tercer dibujo.
