Cómo montar un Cthulhu PCB. (3 / 8 paso)

Paso 3: Redes de resistencia de la soldadura

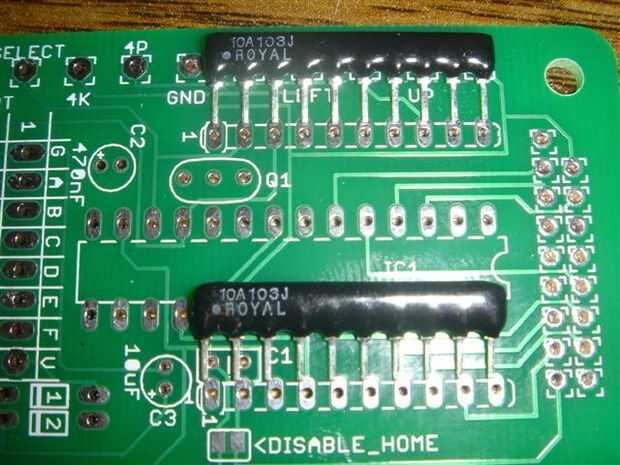

Las primeras piezas a soldar a la Junta Directiva son las redes de resistencia. El color de la red puede variar de la imagen de abajo, pero lo importante a destacar es que todos ellos tienen escritura por un lado, hacia un extremo de la red. Esto ayuda a marcar es que pin 'pin 1'. Es posible poner estos hacia atrás, y que podría ser algo malo, así que asegúrese de que usted comprende que éstos van en.

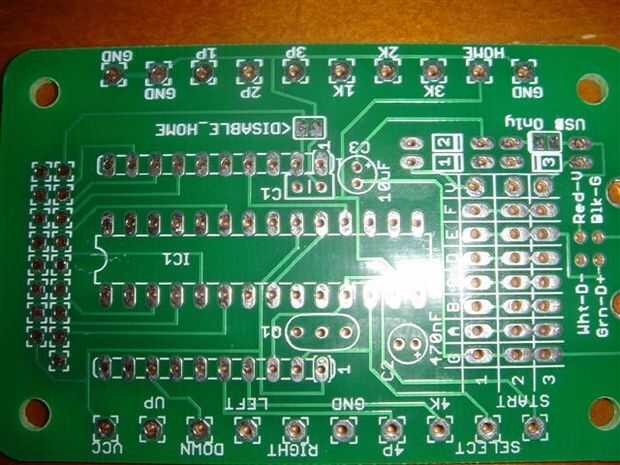

Al final de la red con la escritura en es el pin 1. La segunda imagen siguiente muestra donde van en el tablero, y cual es el pin 1. Asegúrese de que la escritura está en el extremo marcado con el 1 y meter las patas en los agujeros.

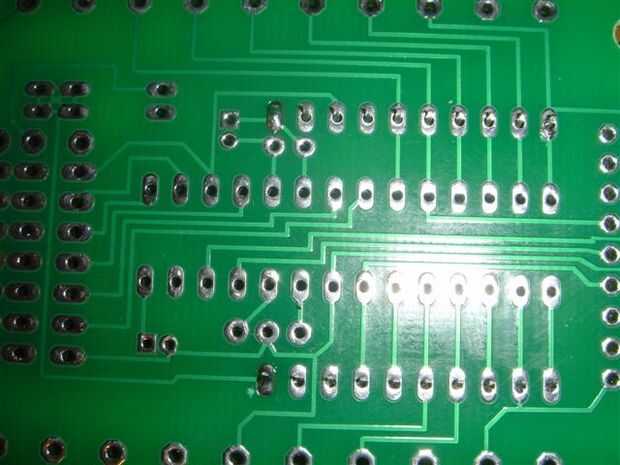

Vuelta el tablero boca abajo y una de las patas de cada red de resistencia de la soldadura. Esto es para mantener en su lugar. Vuelta el tablero alrededor y mira en la red. Probablemente será en un poco de ángulo. Derretir la soldadura alrededor de la primera red, ajustar la red, por lo que es bastante recta (perpendicular a la placa) y deje que la soldadura se enfríe para que la red se lleva a cabo en el lugar. Repetir para la segunda red.

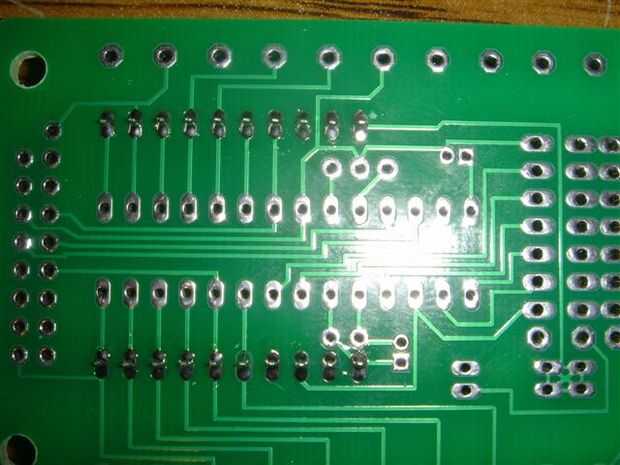

Una vez que ambas redes están en solapa recta, el tablero encima y los otros nueve pernos de cada red de soldadura.
