Cómo montar un Cthulhu PCB. (4 / 8 paso)

Paso 4: Soldadura zócalo del IC

Chips de circuito integrado (IC) pueden ser dañados por exceso de calor, tales como el calor de un soldador. Con el fin de asegurarse de que el chip no es dañado por el calor de soldadura, vamos a usar un zócalo del IC. La toma por sí mismo obtiene soldada a la placa, y después el chip se inserta en la toma de corriente, manteniendo el calor lejos de nuestra viruta sensible.

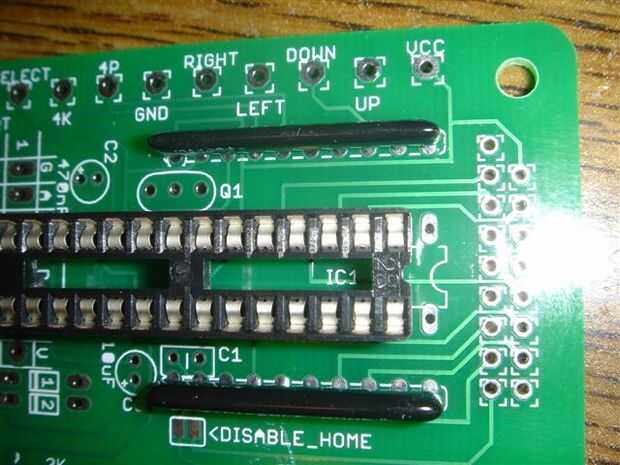

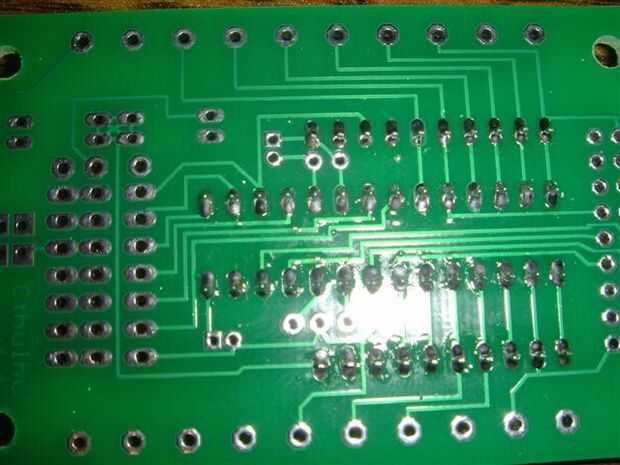

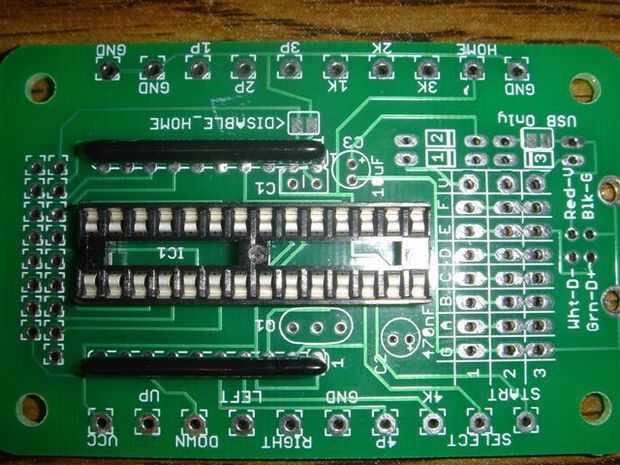

El zócalo del IC, la viruta del IC y la imagen de la IC impreso sobre la placa misma todos tienen una muesca en un extremo. Esta identificación permite saber que forma el chip y el zócalo deben ir en la placa. Localice la muesca en el zócalo del IC y la placa de circuito impreso. Enchufe el conector por lo que las muescas en el extremo mismo. Voltee la placa y las piernas diferentes 28 de la toma de corriente de soldadura.

Enhorabuena, ya han hecho más del 75% de los soldadores. Tenemos un par de piezas más para instalar, pero sólo unos pocos puntos izquierda de soldadura.
