Cómo montar un Cthulhu PCB. (5 / 8 paso)

Paso 5: Condensadores electrolíticos

Tenemos cuatro piezas a la izquierda, así que vamos a obtener la mitad de ellos en una sola vez.

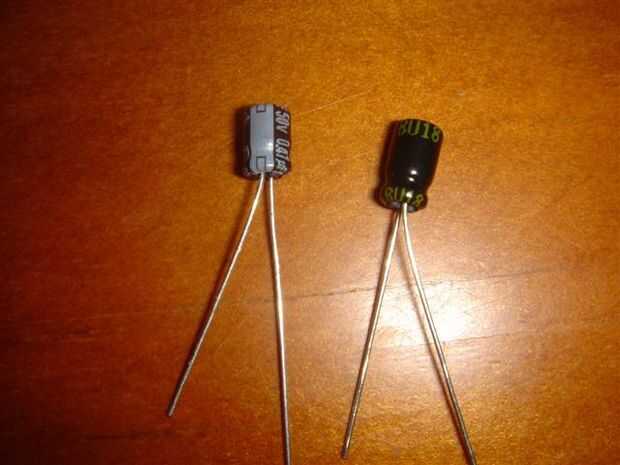

En primer lugar es los dos condensadores electrolíticos. Estas son las dos latas de metal coloreadas oscuras. Uno tiene '10uF' escrito en el lado en letras pequeñas y es generalmente más grande que el otro. El otro condensador ha ' 0.47uF' escrito en letras pequeñas del lado. Asegúrese de saber con certeza cuál de los dos es el condensador de 10uF y cual es el 0.47uF (470nF) condensador.

Con estos dos condensadores, es posible ponerlos en hacia atrás, y no quiero hacer eso. De las dos piernas, uno es 'positivo', el otro es 'negativo', y hay un par de maneras para saber que se es que.

En primer lugar, hay una franja gris en el lado de las latas. El pin más cercano a esta franja es el negativo.
En segundo lugar, una pierna es más larga que la otra. La pata más larga es la pata positiva y la pierna más corta es negativa. Usted notará en ambos condensadores que la pierna más corta es más cercana a la franja gris.

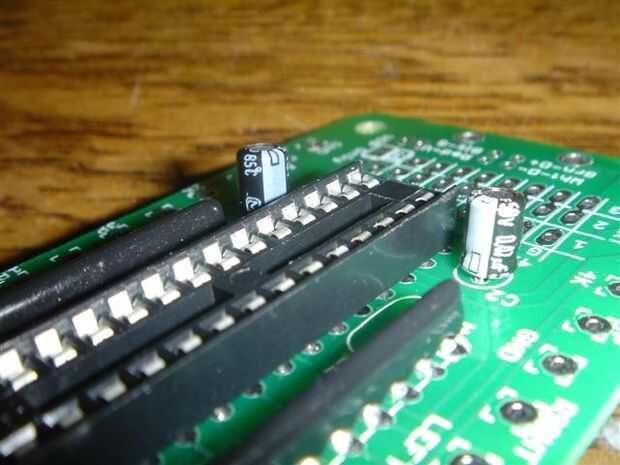

Ahora que sabes que la pierna es que, pongamos en su lugar. Agarrar el condensador más grande marcado 10uF. Localizar el punto etiquetado 'C3' y '10uF' en el tablero. Dentro del círculo es un pequeño signo más '+'; eso te dice que es positivo. Poner la pierna más larga y positiva a través del agujero con el '+' y la negativa a través del otro orificio. Empuje el condensador todo el camino a través. Doble las patas hacia fuera para sostener en su lugar. Vamos a poner el otro condensador en antes de que suelde las piernas hacia abajo.

Agarrar el condensador marcado 0.47uF. Localizar el punto etiquetado 'C2' y '470nF' en el tablero. Una vez más, un agujero está marcado con un '+', así que Ponte a la pata positiva más por allí y la pata negativa a través del otro orificio. Saque el condensador a través de todo el camino y doblar las piernas para mantener en su lugar.

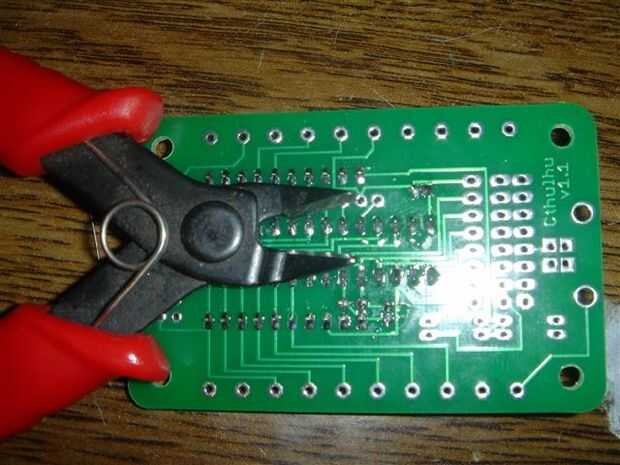

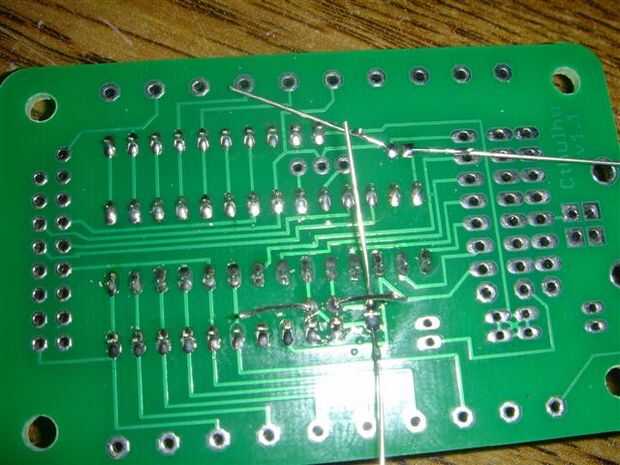

Voltea el tablero. Vamos a soldar las patas en su lugar, pero echemos un último momento para verificar que estamos poniendo los condensadores correctamente. Deben tener las almohadillas de de que las patas están pegando a través un cojín cuadrado y una almohadilla redonda u octagonal. La pata más larga (positiva) debe estar pasando por la almohadilla cuadrada. Si va a la pata más larga de cada condensador a través de un cojín cuadrado, usted tenerlo correctamente. Las piernas a los cojines de la soldadura y recorte les corta con un cortador de alambre.
