Paso 9: Y el mazo de cables principal Pt.3

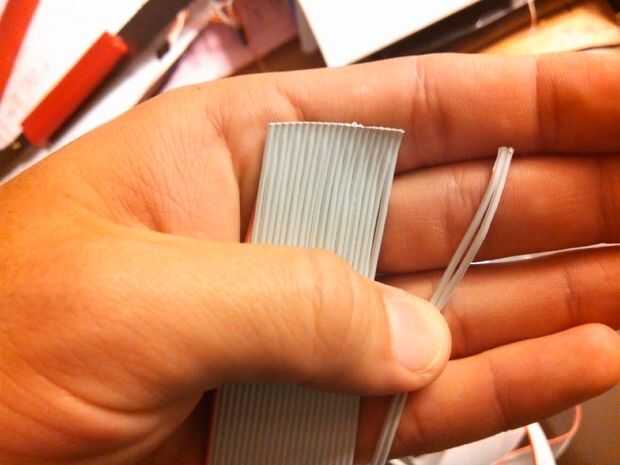

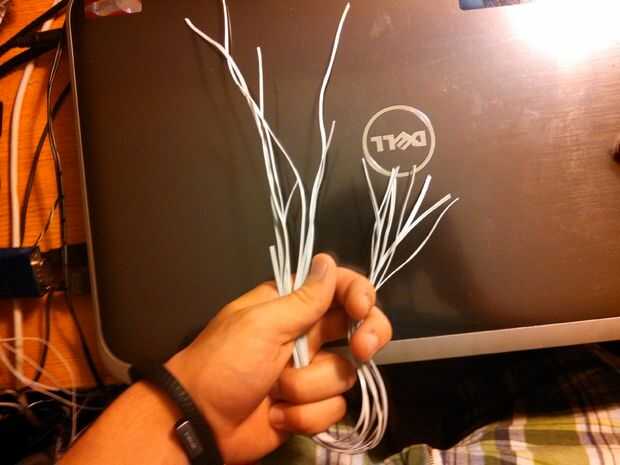

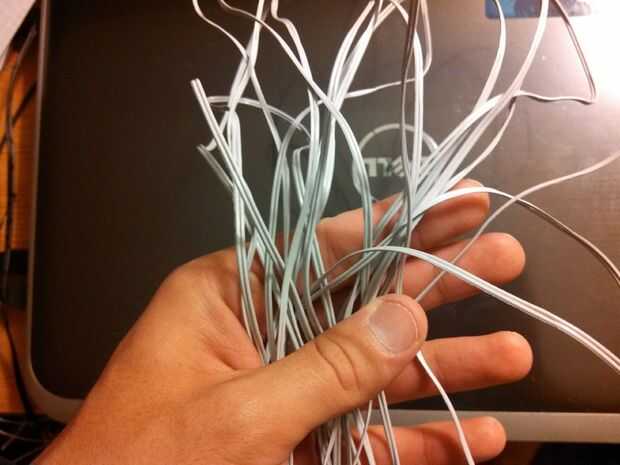

El primer paso es tomar el alambre 28AWG plana y romper en 8 secciones de 2 conductores (primera y segunda fotos)
La longitud máxima de cada sección es de aprox. 2 pies.

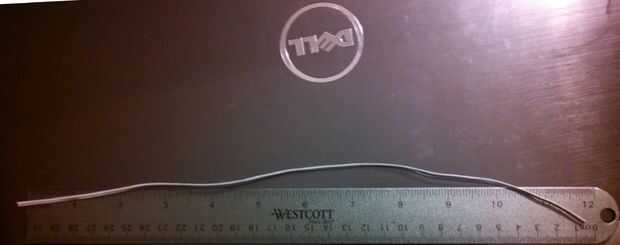

Ahora que tiene 8 secciones de cable, tomar una tira de 2 conductores y corte a alrededor de 12 pulgadas de largo. (Tercera imagen)
Toma otra sección y corte a 14 pulgadas de largo.
Toma otra sección a 16 pulgadas en longitud.
Continúe este patrón tiene 8 secciones de 2 conductores. (Cuarta foto)
Debe tener las siguientes longitudes:
12, 14, 16, 18, 20, 22, 24, 26 pulgadas

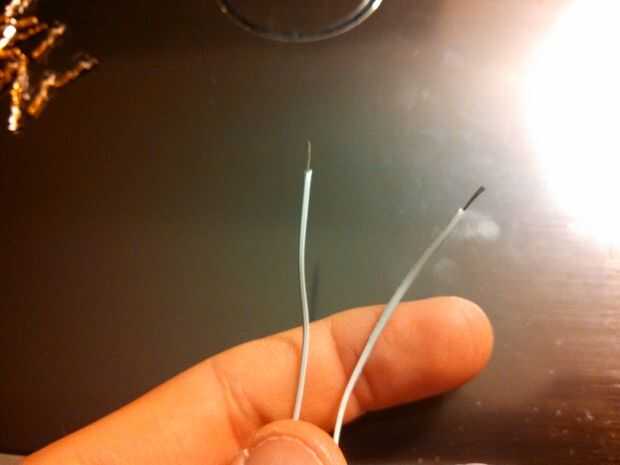

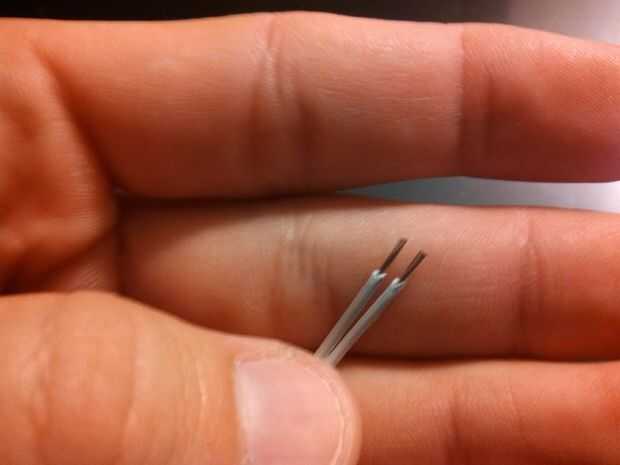

Ahora toma uno de los extremos de cada sección y de alrededor de 1/4 de pulgada del aislamiento de la tira. (Quinta foto)

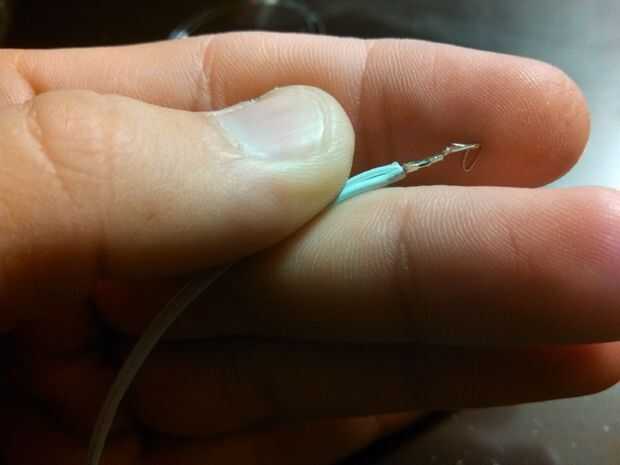

Tuerza los alambres juntos y añadir un conector JST de prensado (sexto y séptimo cuadros)

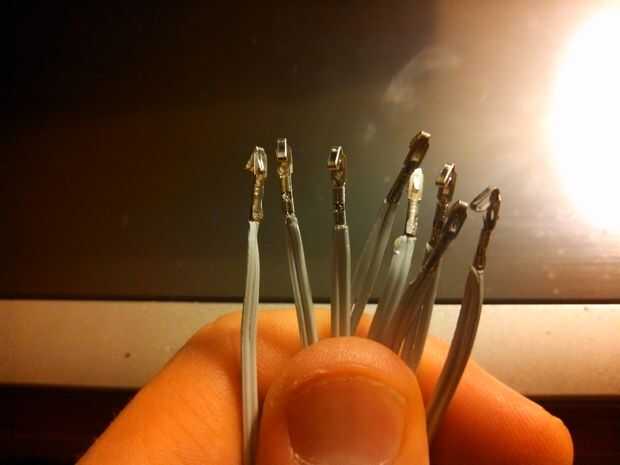

Hacer esto a un extremo de cada sección de Conductor de 2. (Cuadro VIII)

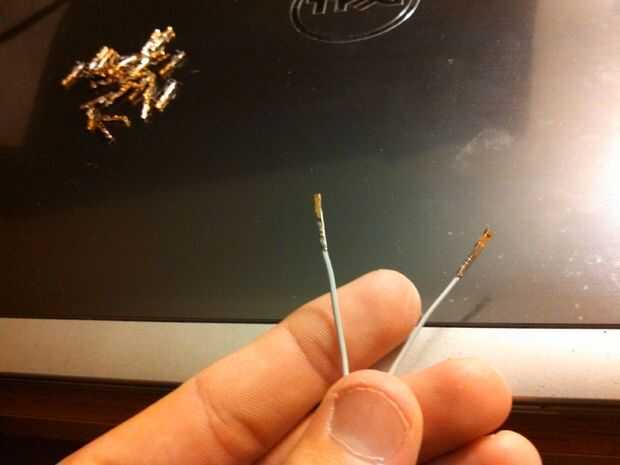

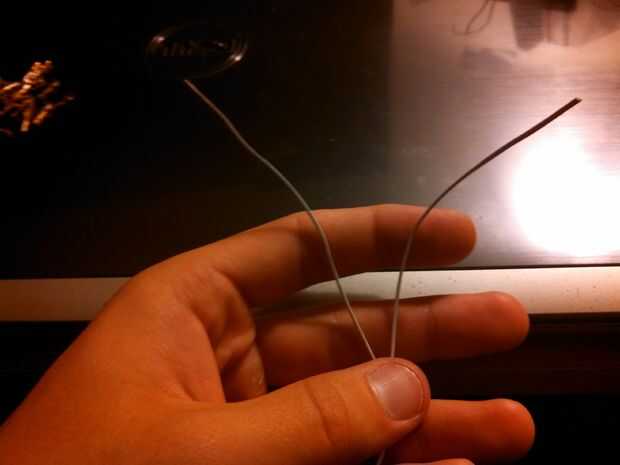

Ahora toma el otro extremo de una sección de 2 conductores, splay los cables separados, tira de 1/4 de pulgada de aislamiento y engarzar un conector engarzado 'Plana' (noveno, décimo y undécimo fotos)

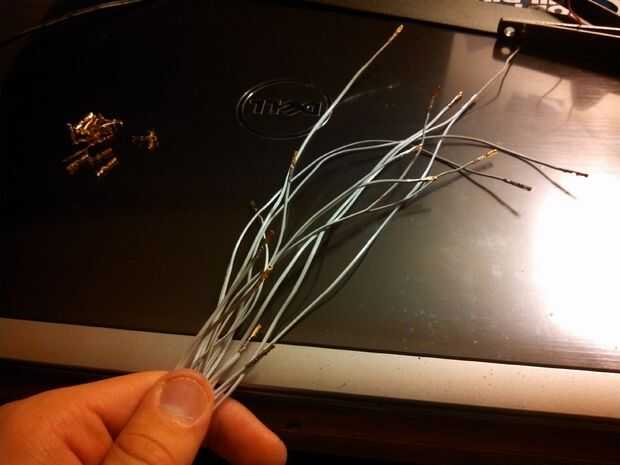

Hacer esto a todas las secciones (cuadro XII)
