Paso 10: Y el mazo de cables principal Pt.4

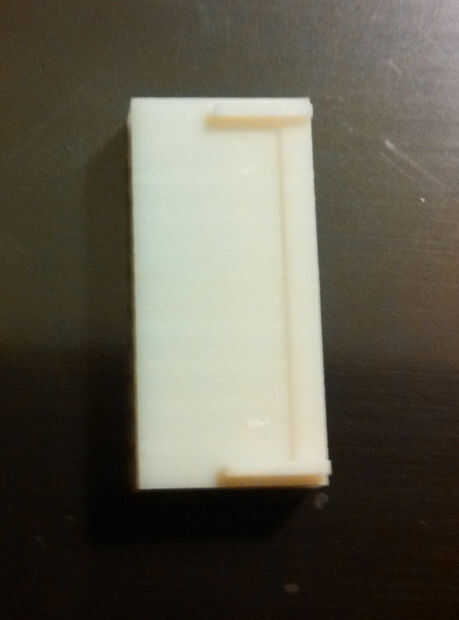

Vamos a empezar con la ranura de 10 2,54 mm conector. (Primera foto)

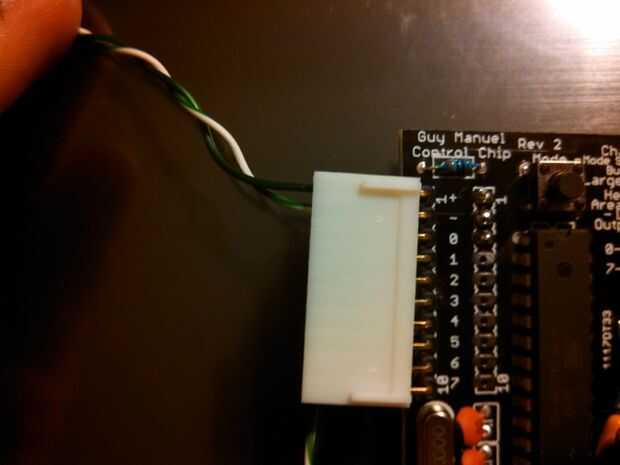

Generalmente esto conectar en el tablero de Control principal para que obtener el derecho de pinout (segunda foto)
Tomar también un segmento del mazo (el cable que vamos a utilizar para la energía), asegúrese de que agarrar el uno con el conector JST.

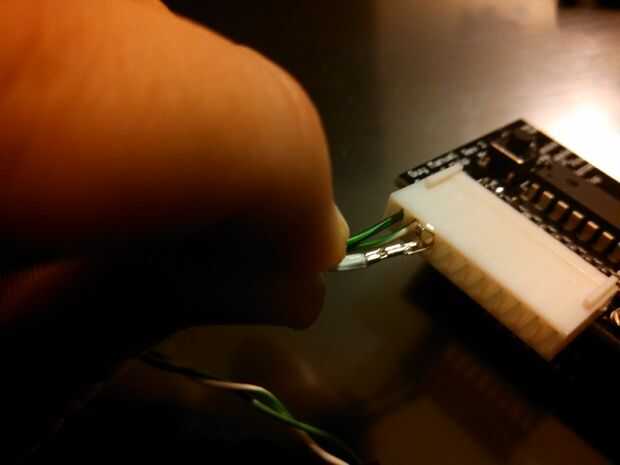

Conecte el cable positivo (en mi caso verde oscuro) en la parte superior del conector (que tendrás que girar el cable 180 grados en orden para que el conector encaje en fácilmente, comprobar la tercera)
Conecte el cable negativo en la ranura debajo del primer alambre. (Segunda imagen)
Ahora se comienza el proceso de conectar los cables de señal.
Tomar la menor sección prensada, 2 conductores y conectar en la ranura 3 de la parte superior (tercera imagen)
Ahora toma el segundo más corto, ondulado, 2 conductores sección y enchufe en la ranura 4 de la parte superior.
Sigue este patrón hasta que conecte la sección más larga de 2 conductores en la parte inferior del conector.

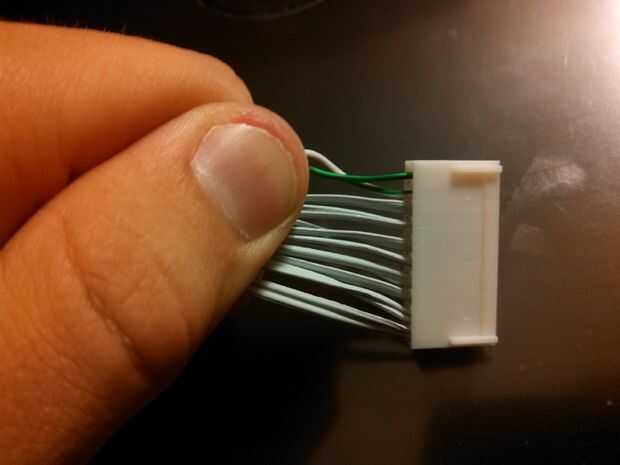

Debe tener algo que parece la (cuarta foto).

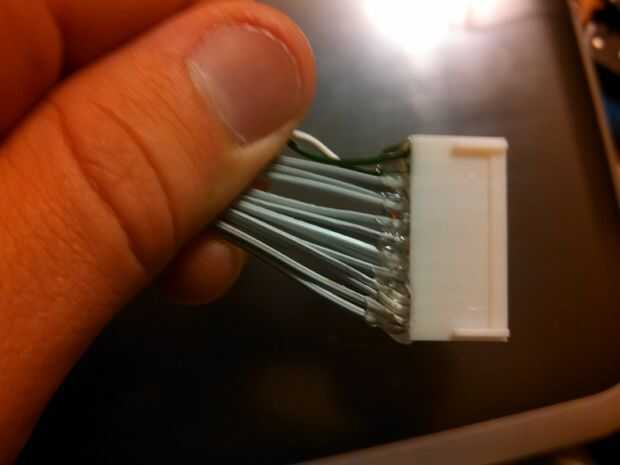

Ahora calentar la pistola de pegamento caliente y aplicar una cantidad generosa de encuentro los cables, el cable (quinta foto)
También sería sabio comprobar que usted conectado los cables correctamente en el conector antes de que caliente pegamento todo.
Aquí está la parte difícil, enchufar los conectores de presión plana en las viviendas de 3 pines negras.
El primer par de conectores de presión plana, conectados al cable de señal más corto, se necesita enchufe en el conector de 3 polos negro que está conectado con el extremo largo del cable [esto es difícil de explicar, basta con mirar el diagrama]

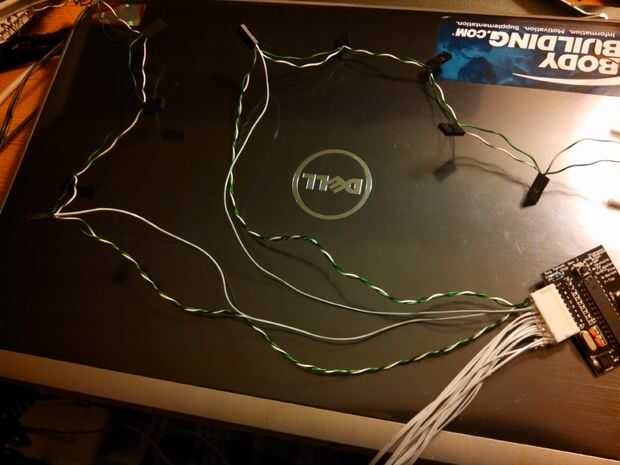

Primera conexión - (sexta foto)

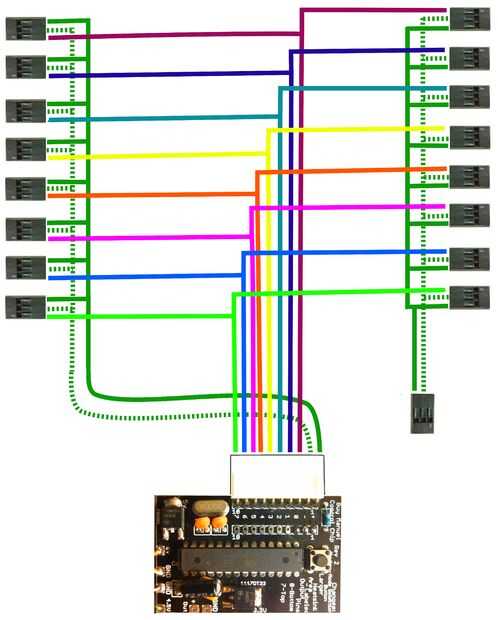

Esquema - eléctrico (cuadro VII)
El último paso en el montaje del arnés de cableado principal es conectar el conector de alimentación final.
Tome el cable positivo (verde en mi caso) y enchufe en la parte inferior de un conector de 3 pines DuPont.

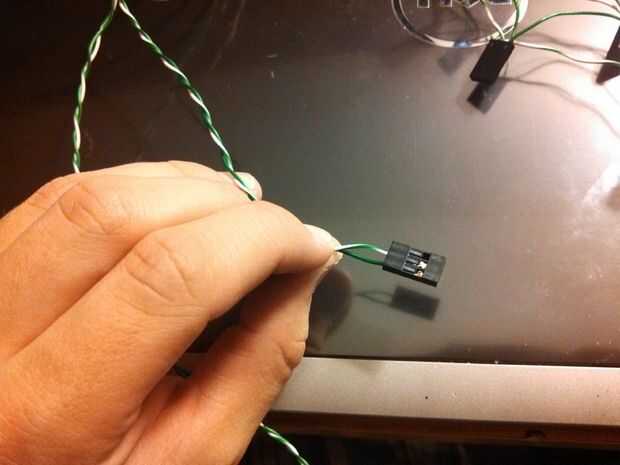

A continuación, tome el cable negativo y enchufe el conector engarzado en el centro de DuPont de 3 pines. (Cuadro VIII)
