Paso 11: Realizar el secundario arnés de cableado

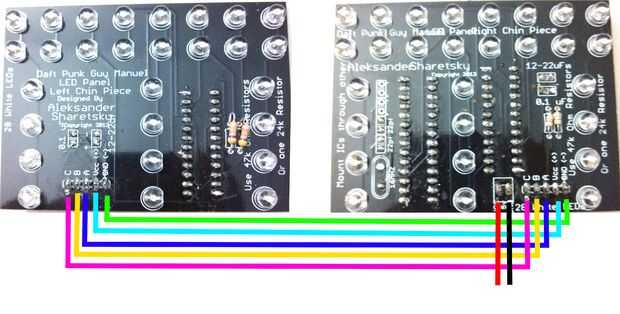

Echar un rápido vistazo en el esquema (cuadro XI)
Para este paso, usted necesitará lo siguiente:
Tableros de la barbilla
conectores de paso 2,54 mm de pines 2 x 5
secciones de 7 x 1 pie de cable de Ethernet
conectores de paso 2,54 mm de 1 x 2 pines
12 pernos de presión x JST.
Herramienta que prensa D-sub
Pistola de pegamento caliente
Peladores de alambre
Comenzar por 5 cables de 1/4 de pulgada en cada lado.

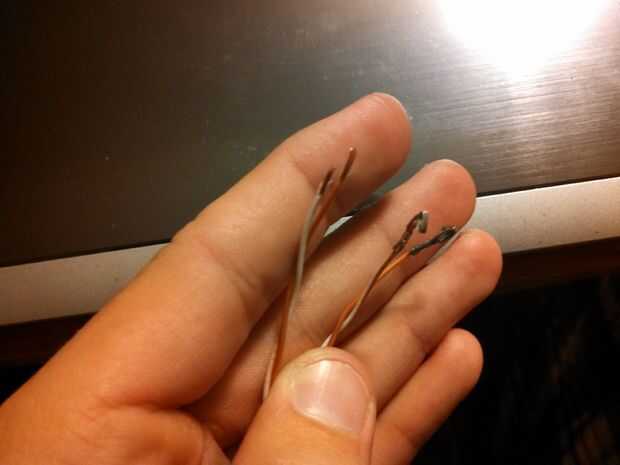

Añadir conectores Crimp a ambos lados de los cables.

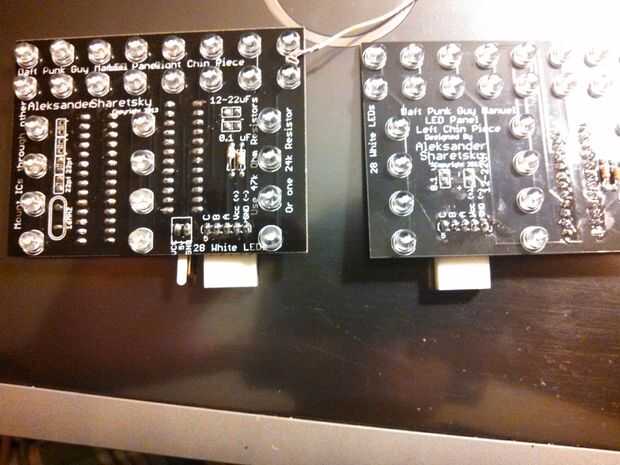

Ahora los conectores de 5 pines y libremente los conecte a los tableros de la barbilla. (Segunda imagen)
Lo que tienes que hacer es hacer un cableado que une estas juntas.

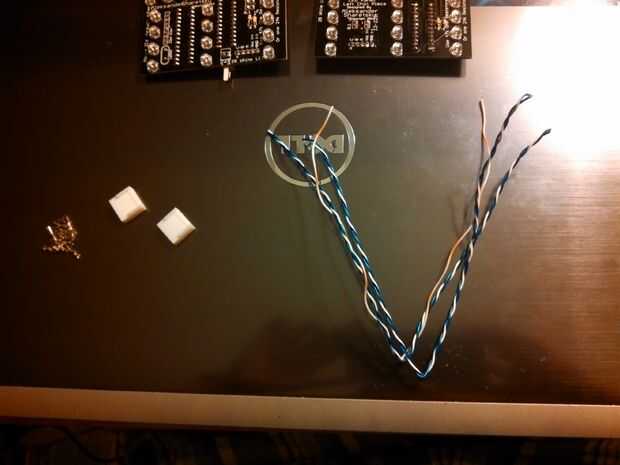

Conectar un alambre prensado en la ranura derecha de ambos conectores (tercera imagen)
Ahora conectar un alambre prensado en la ranura segunda derecha en ambas tarjetas. (Cuarta foto)

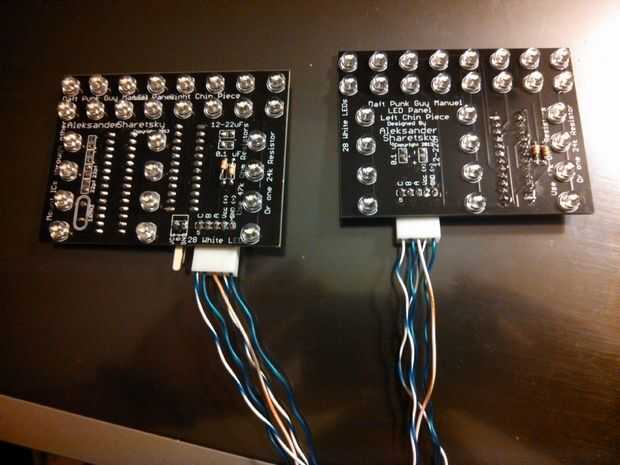

Continuar este patrón hasta que haya conectado todos los pernos (quinta foto)

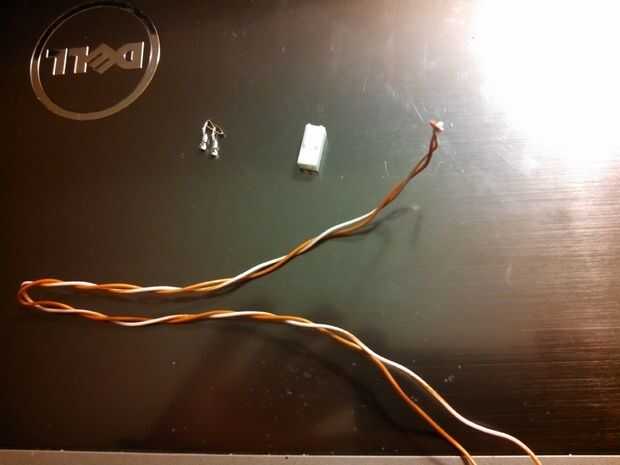

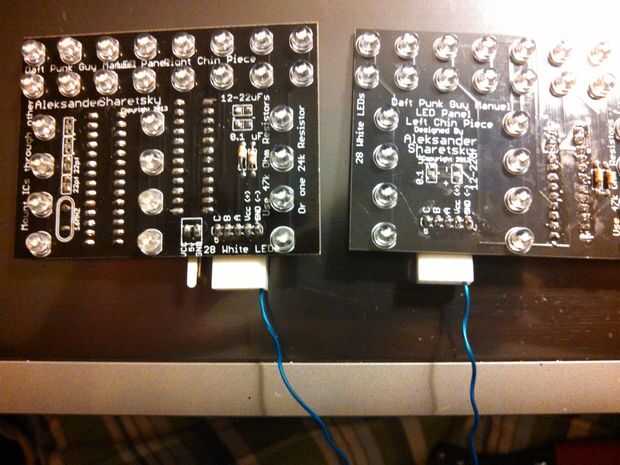

Ahora toma los dos últimos cables, quitarlos y añadir los pines de prensar JST a un lado del cable (sexto y séptimo cuadros)

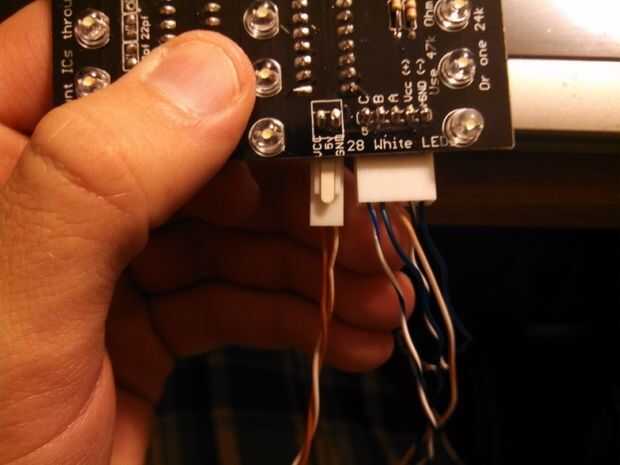

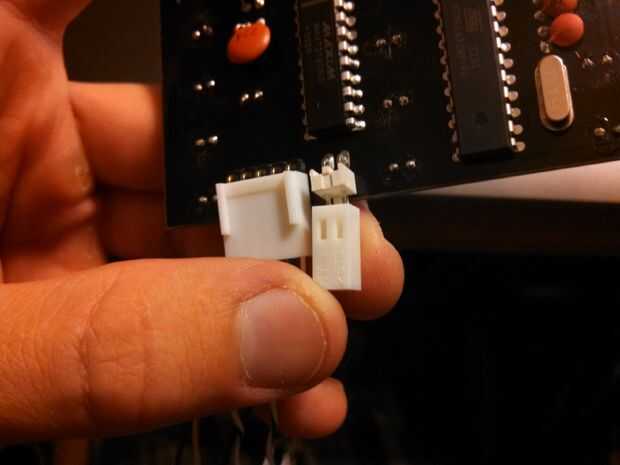

A continuación, enchufe el conector de 2 pines en la pieza de la barbilla derecha (octava foto)
Dé vuelta el tablero y conectar un cable en la ranura izquierda (cuadro IX)
En mi caso, estoy utilizando un cable naranja sólido.
Por último, conecte el otro cable en la ranura de la derecha (imagen x)
Se realizan con el cableado parte del arnés de la Asamblea.
