Paso 12: Agregar los paquetes de baterías

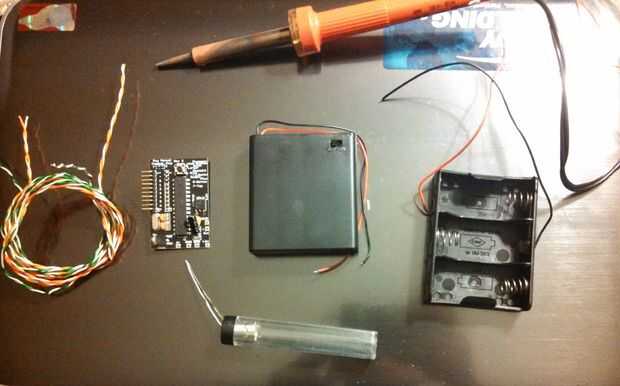

1 x placa
1 x 4AA portapilas con interruptor
1 x soporte de batería de 3 células C
16 pies de cable (preferiblemente de 4 secciones de pie de diferentes colores)
Soldadura de hierro
De la soldadura

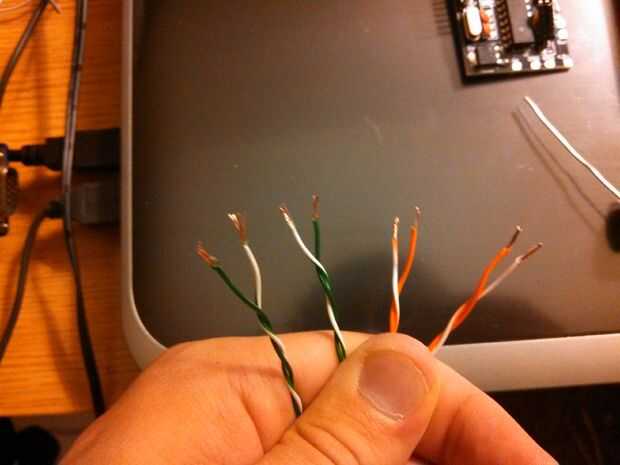

Cortar los 16 pies de cable de 4 secciones largas de 4 pies y 1/4 pulgadas de aislamiento de la tira en ambos lados (segunda foto)

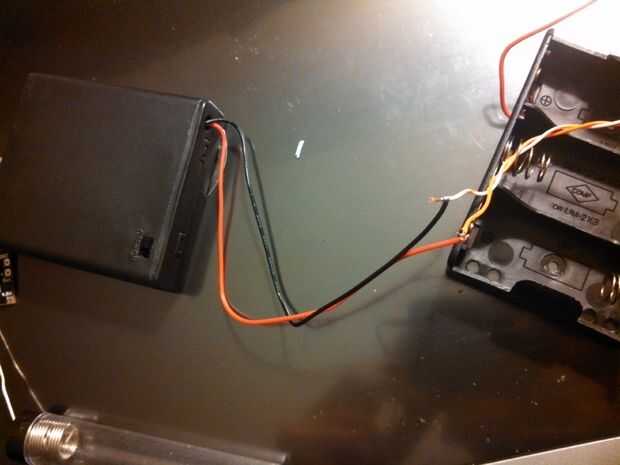

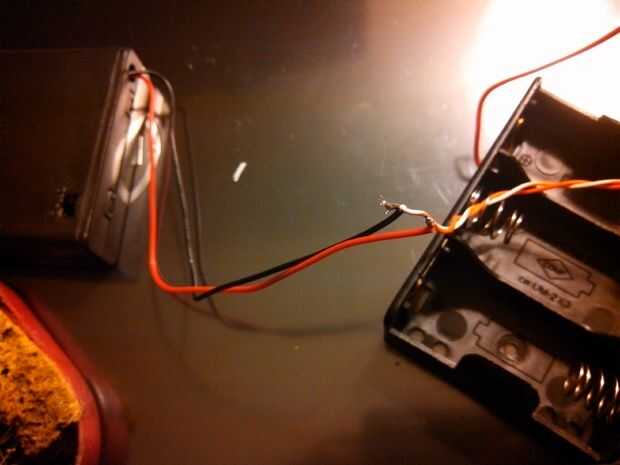

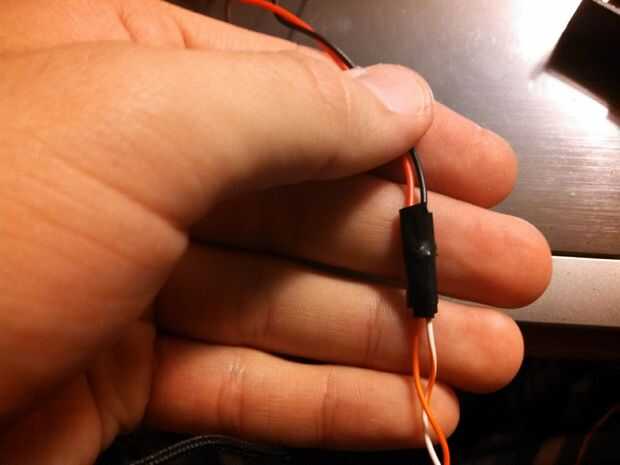

Conecte dos cables a la batería de 4 AA, asegúrese de que suelde la conexión antes de aislar los cables con cinta aislante. Estoy usando la naranja alambre como el positivo y el blanco como el negativo (tercero, cuarto y quinto cuadros)
Lo mismo para el paquete de baterías C-Cell 3 (sexto y séptimo cuadros)
Estoy usando el cable verde como el positivo y el blanco como el negativo.
Ahora que se extienden los cables de las baterías, es hora de soldarlos cables a la placa principal,

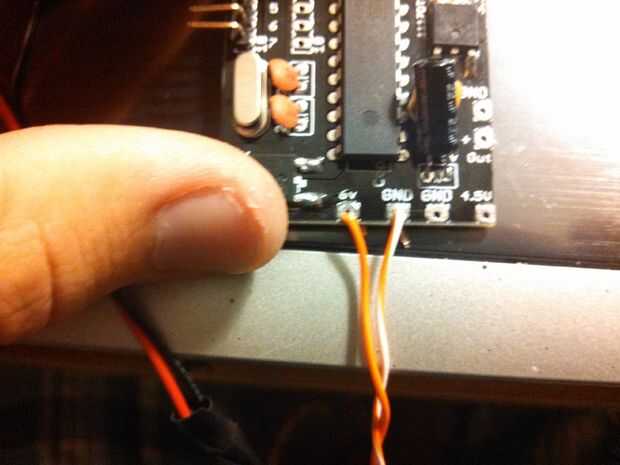

Conecte los cables que vienen en el paquete de baterías 4 AA a las conexiones de marcado 6v y GND.
Conecte el cable positivo a la plataforma de etiquetado 6V y la negativa a la conexión marcada GND.
(En mi caso, estoy conectando naranja 6V y blanco a la tierra)
(Cuadro VIII)

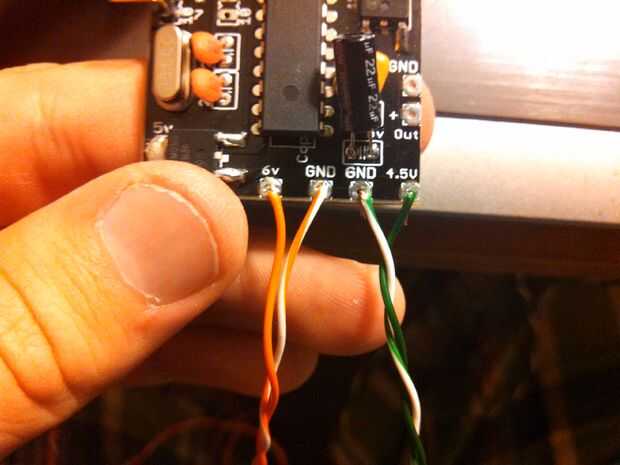

Ahora Conecte los cables que salen de las 3 baterías C-Cell para las pastillas de etiqueta de 4, 5V y GND.
Conecte el cable positivo del paquete C-Cell a la plataforma de etiquetado 4.5v, conecte el cable negativo a la plataforma de etiquetado GND.
(En mi caso estoy conectando verde a 4.5v y blanco a 4.5v)
(Cuadro IX)

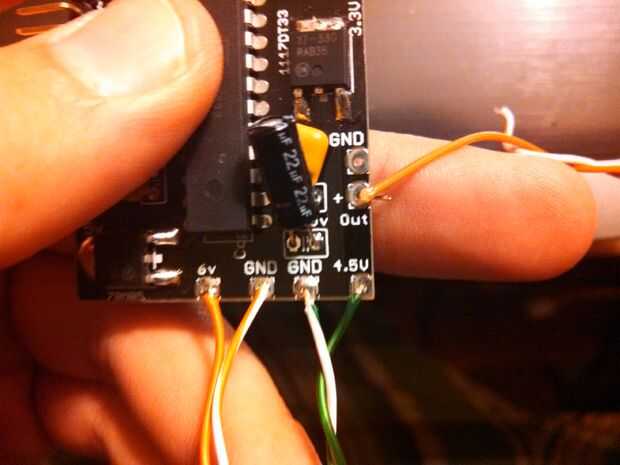

Los cables finales que usted necesita soldadura así vienen de la pieza de mentón derecho.
Tenemos que conectar el cable positivo a la etiqueta +y la negativa a la plataforma de etiquetado GND.
(En mi caso, usé blanco y naranja para mi positivo para el negativo)
(Imagen 10)
Así que ahora tienes todo soldado y listo para ir!
¡ Felicidades!
